Bir fikrin, somut bir ürüne nasıl dönüştüğünü hiç merak ettiniz mi? Kullandığınız akıllı telefondan bindiğiniz otomobile, hayatı kolaylaştıran medikal bir protezden gökyüzündeki uçağa kadar çevremizdeki neredeyse her şeyin üretiminde gizli bir kahraman var: CAD CAM teknolojisi. Bu teknoloji, modern imalatın temel taşı, dijital dönüşümün üretimdeki adıdır. Eğer bir fikri gerçeğe dönüştürmenin en verimli yolunu arıyorsanız, doğru yerdesiniz.

Bu kapsamlı rehberde, CAD CAM‘in ne olduğunu, bu iki gücün nasıl mükemmel bir uyumla çalıştığını, imalat dünyasına sundukları devrimsel avantajları, en popüler programları ve gelecekte bizi nelerin beklediğini A’dan Z’ye keşfedeceğiz.

Temellerden Başlayalım: CAD ve CAM Kavramları Ne Anlama Geliyor?

CAD CAM, genellikle birlikte anılsalar da aslında bir üretim sürecinin iki farklı ve temel aşamasını temsil ederler. Biri tasarlar, diğeri üretir.

CAD: Fikrin Dijitalleştiği Yer (Computer-Aided Design)

CAD, en basit tanımıyla Bilgisayar Destekli Tasarım anlamına gelir. Amacı, bir mühendisin, tasarımcının veya mimarın aklındaki fikri, 2 boyutlu (2D) teknik çizimlere veya 3 boyutlu (3D) katı modellere dönüştürmesini sağlayan bir dijital ortam sunmaktır.

Geçmişte mimarların ve mühendislerin T-cetveli, gönye ve rapido kalemlerle kağıt üzerinde saatlerce uğraşarak yaptıkları çizimleri düşünün. İşte CAD, bu sürecin dijitalleşmiş halidir. Ancak basit bir dijital çizimden çok daha fazlasını sunar:

• Hız ve Hassasiyet: Manuel çizime göre kat kat daha hızlıdır ve milimetrenin binde biri hassasiyetinde çalışmanıza olanak tanır.
• Kolay Değişiklik: Tasarımda bir hata mı var? Kağıdı silip baştan çizmek yerine birkaç tıklama ile modeli güncelleyebilirsiniz.
• Simülasyon: Oluşturduğunuz modeli, daha üretmeden dayanıklılık, aerodinamik veya ısı dağılımı gibi sanal testlere tabi tutabilirsiniz.

Bu sürecin çıktısı, .DWG, .STEP, .IGES gibi uzantılara sahip, üretim için bir sonraki aşamaya hazır bir dijital tasarım dosyasıdır.

CAM: Dijital Tasarımın Fiziksel Gerçekliğe Dönüşümü (Computer-Aided Manufacturing)

CAM, yani Bilgisayar Destekli İmalat, tasarım ve üretim arasındaki en kritik köprüdür. Temel amacı, CAD yazılımında oluşturulan dijital modeli alıp, CNC (Bilgisayarlı Sayısal Kontrol) takım tezgahları gibi modern üretim makinelerinin anlayacağı komutlara dönüştürmektir.

Bu süreci bir orkestra şefine benzetebiliriz. Elindeki nota (CAD modeli), hangi enstrümanın (kesici takımlar) ne zaman, hangi notayı (kesme derinliği ve hızı), ne kadar süreyle çalacağını (işleme süresi) belirler. Orkestra şefi (CAM yazılımı), bu notaları tüm orkestranın (CNC tezgahı) anlayacağı mükemmel bir performansa dönüştürür.

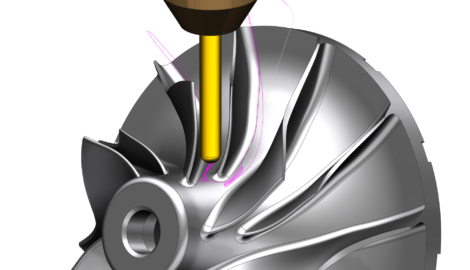

CAM yazılımı, operatörün yönlendirmesiyle parçanın hangi kesici takımlarla, hangi sıralamada ve hangi stratejiyle işleneceğini belirleyerek “takım yolu” (toolpath) adı verilen bir rota oluşturur. Bu takım yolları, makinenin anlayacağı G-kodu (Geometrik Kod) adı verilen bir dizi komuta çevrilir ve üretim için tezgaha gönderilir.

Bir Bütünün İki Yarısı: CAD CAM Birlikte Nasıl Çalışır? (Adım Adım Süreç)

Bu iki teknoloji, kusursuz bir dijital üretim zinciri oluşturmak için birlikte çalışır. Süreç genellikle şu adımları izler:

1. Tasarım (CAD Aşaması): Her şey bir fikirle başlar. Bu fikir, CAD yazılımı kullanılarak detaylı bir 3D modelleme sürecinden geçer ve dijital bir prototip oluşturulur.
2. Analiz ve Simülasyon (İsteğe Bağlı CAD Adımı): Üretim öncesi, oluşturulan modelin mukavemet, termal analiz veya akışkanlar dinamiği gibi sanal testlerden geçirilerek performansı doğrulanır.
3. CAM Aşamasına Geçiş: Tasarım onaylandıktan sonra, 3D model dosyası (.STEP, .IGES vb.) CAM yazılımına aktarılır.
4. Takım Yolu Oluşturma (CAM Aşaması): Üretim mühendisi veya CNC operatörü, parçanın hangi malzemeden yapılacağını, hangi kesici takımların kullanılacağını, kesme hızını ve ilerleme gibi parametreleri CAM yazılımında tanımlar. Yazılım, bu bilgilere göre en verimli takım yollarını hesaplar.
5. G-Kodu Üretimi: CAM programı, oluşturulan tüm takım yolu stratejilerini ve parametrelerini, CNC tezgahının anlayabileceği satır satır komutlardan oluşan G-koduna dönüştürür.
6. Üretim (CNC Aşaması): Oluşturulan G-kodu bir USB bellek, ağ bağlantısı veya kablo ile CNC tezgahına yüklenir. Makine, bu komutları harfiyen uygulayarak ham malzemeyi (metal blok, plastik vb.) hassas bir şekilde işler ve tasarımı fiziksel bir parçaya dönüştürür.

Elma ve Armut: CAD CAM Arasındaki Temel Farklar Nelerdir?

İki kavramın daha net anlaşılması için temel farkları bir tablo üzerinde görelim:

Neden Bu Kadar Önemli? CAD CAM Teknolojisinin Avantajları

CAD CAM’in imalat sektöründe vazgeçilmez olmasının birçok geçerli sebebi vardır:

• Hız ve Verimlilik: Tasarım, test ve üretim arasındaki geçişleri otomatikleştirerek ürün geliştirme döngülerini haftalardan günlere indirir.
• Yüksek Hassasiyet ve Kalite: Bilgisayar kontrolü sayesinde insan hatasını ortadan kaldırır. Üretilen her parça, tasarımla birebir aynı ve yüksek kalitede olur.
• Maliyet Düşüşü: Sanal simülasyonlar sayesinde pahalı fiziksel prototip ihtiyacını azaltır. Optimize edilmiş takım yolları ile malzeme israfını ve takım aşınmasını minimize eder.
• Tasarım Özgürlüğü: Geleneksel imalat yöntemleriyle üretilmesi imkansız olan karmaşık ve organik geometrilerin kolayca üretilmesini sağlar.
• Güvenlik: Operatörleri tehlikeli olabilecek manuel makine işlemlerinden uzaklaştırarak daha güvenli bir çalışma ortamı yaratır.

Kullanım Alanları: CAD CAM Hangi Sektörlere Hayat Veriyor?

CAD/CAM teknolojisi, aklınıza gelebilecek hemen her üretim alanının merkezindedir. İşte bazı somut örnekler:

• Otomotiv: Motor blokları, şanzıman dişlileri, şasi parçaları ve araç kaporta kalıplarının hassas üretimi.
• Havacılık ve Uzay: Uçak kanat profilleri, türbin kanatçıkları gibi aerodinamik açıdan kritik ve hafifletilmiş parçaların imalatı.
• Medikal: Kişiye özel titanyum kalça protezleri, diş implantları ve cerrahların kullandığı hassas aletlerin üretimi.
• Savunma Sanayii: Hassas silah sistemlerinin mekanik bileşenleri, zırh plakaları ve askeri araç parçaları.
• Kalıpçılık ve Makine İmalatı: Plastik enjeksiyondan metal dövmeye kadar endüstrinin temelini oluşturan tüm kalıpların ve makine parçalarının imalatı.
• Tüketici Elektroniği: Akıllı telefonların metal kasaları, dizüstü bilgisayar bileşenleri ve diğer elektronik cihazların kalıpları.

Sektördeki Popüler Oyuncular: En Yaygın CAD CAM Programları

Piyasada, farklı ihtiyaçlara ve bütçelere yönelik birçok CAD/CAM yazılımı bulunmaktadır. Bunları şu şekilde kategorize edebiliriz:

• Entegre CAD/CAM Çözümleri (Hepsi Bir Arada): Hem tasarım hem de imalat modüllerini tek bir platformda sunan güçlü yazılımlardır.
  • Solid Edge: Siemens’in kapsamlı ürün geliştirme portföyü içerisinde yer alan Solid Edge, 3D tasarımdan simülasyona ve imalata kadar tüm süreçleri tek bir platformda birleştirir. Esnek modelleme yetenekleri ve entegre CAM çözümleri (Solid Edge CAM Pro) ile KOBİ’lerden büyük işletmelere kadar geniş bir kullanıcı kitlesine hitap eder.
  • Autodesk Fusion 360: Bulut tabanlı yapısı ve uygun maliyeti ile özellikle start-up’lar ve KOBİ’ler arasında popülerdir.
  • SolidWorks: Makine imalat sektöründe yaygın olarak kullanılan bu CAD yazılımı, çeşitli CAM eklentileriyle entegre çözümler sunar.
  • Siemens NX: Özellikle otomotiv ve havacılık gibi üst düzey endüstrilerde kullanılan kapsamlı bir çözümdür.
  • CATIA: Genellikle havacılık ve otomotiv devleri tarafından tercih edilen, yüzey modelleme ve karmaşık tasarımlarda çok güçlü bir yazılımdır.
• Yaygın CAD Yazılımları (Tasarım Odaklı):
  • AutoCAD: Özellikle 2D teknik çizim ve mimari alanda bir endüstri standardıdır.
  • Inventor: Autodesk’in makine tasarımı ve mekanik simülasyon odaklı profesyonel 3D CAD yazılımıdır.
• Yaygın CAM Yazılımları (İmalat Odaklı):
  • Mastercam: Dünyada en yaygın kullanılan CAM yazılımlarından biridir ve çok çeşitli CNC tezgahlarına yönelik çözümler sunar.
  • GibbsCAM: Kullanıcı dostu arayüzü ve güçlü tornalama-frezeleme (mill-turn) yetenekleri ile bilinir.
  • PowerMill: Özellikle 5 eksenli ve yüksek hızlı işlemeye odaklanmış, karmaşık kalıp ve parça imalatında uzmanlaşmış bir CAM yazılımıdır.

Ufukta Ne Var? CAD CAM’in Geleceği ve Endüstri 4.0

CAD CAM teknolojisi durağan değildir ve Endüstri 4.0 devrimiyle birlikte sürekli gelişmektedir. Gelecekte bizi şunlar bekliyor:

• Yapay Zeka Destekli Tasarım (Generative Design): Mühendisin sadece hedefleri (malzeme, ağırlık, dayanıklılık vb.) belirlediği ve yapay zekanın binlerce olası tasarım alternatifini saniyeler içinde ürettiği bir gelecek.
• Bulut Tabanlı Platformlar: Tasarım ve üretim verilerinin tek bir merkezi bulut sisteminde tutulması, ekiplerin dünyanın farklı yerlerinden eş zamanlı çalışmasını sağlayacak.
• Artırılmış Gerçeklik (AR): Tasarımcıların dijital modelleri gerçek dünya ortamında görmelerine ve operatörlerin AR gözlükleri ile takım yolu simülasyonlarını doğrudan makine üzerinde izlemelerine olanak tanıyacak.
• Nesnelerin İnterneti (IoT): CNC tezgahları, sensörler aracılığıyla üretim verilerini anlık olarak CAD/CAM sistemlerine geri besleyerek süreçlerin kendi kendini optimize ettiği akıllı fabrikalar yaygınlaşacak.

CAD CAM Hakkında Sıkça Sorulan Sorular

Soru 1: CAD öğrenmek zor mu?

Cevap: Temel prensipleri öğrenmek başlangıçta zaman alsa da, günümüzdeki kullanıcı dostu arayüzler ve online kaynaklar sayesinde herkesin öğrenebileceği bir yetenektir. Özellikle mühendislik ve tasarım alanında kariyer hedefleyenler için kritik bir beceridir.

Soru 2: Her CAD dosyası her CAM programı ile çalışır mı?

Cevap: Genellikle evet. .STEP veya .IGES gibi nötr dosya formatları sayesinde farklı CAD programlarında oluşturulan tasarımlar, çoğu CAM programı tarafından sorunsuzca açılabilir ve işlenebilir.

Soru 3: Sadece CAM yazılımı satın alabilir miyim?

Cevap: Evet, alabilirsiniz. Eğer tasarım dosyaları size başka bir tasarımcıdan veya müşteriden hazır olarak geliyorsa, sadece bu tasarımları işlemek için bir CAM yazılımı kullanmanız yeterlidir. Solid Edge Cam Pro gibi yazılımlar bu alanda uzmanlaşmıştır.

Sonuç: Fikirden Ürüne Giden Dijital Otoban

Özetle, CAD bir fikrin dijital dünyadaki doğum yeriyken, CAM bu dijital ruhu alıp fiziksel dünyada ete kemiğe büründüren sihirli köprüdür. Bu iki teknoloji birbirinden ayrı düşünülemez; onlar, modern üretimin dilini ve itici gücünü oluşturan bir bütünün iki yarısıdır.

CAD CAM, sadece verimliliği artıran bir araç değil, aynı zamanda inovasyonun, karmaşık tasarımların ve daha önce imkansız olanı mümkün kılmanın anahtarıdır.

Dijital üretim yolculuğunuzda bir sonraki adımı atmak veya projelerinizde CAD CAM teknolojisinin gücünden nasıl faydalanabileceğinizi öğrenmek için diğer blog yazılarımıza göz atın veya uzman ekibimizle iletişime geçin.
