Montaj (Assembly) Tasarımı ve Parça İlişkileri

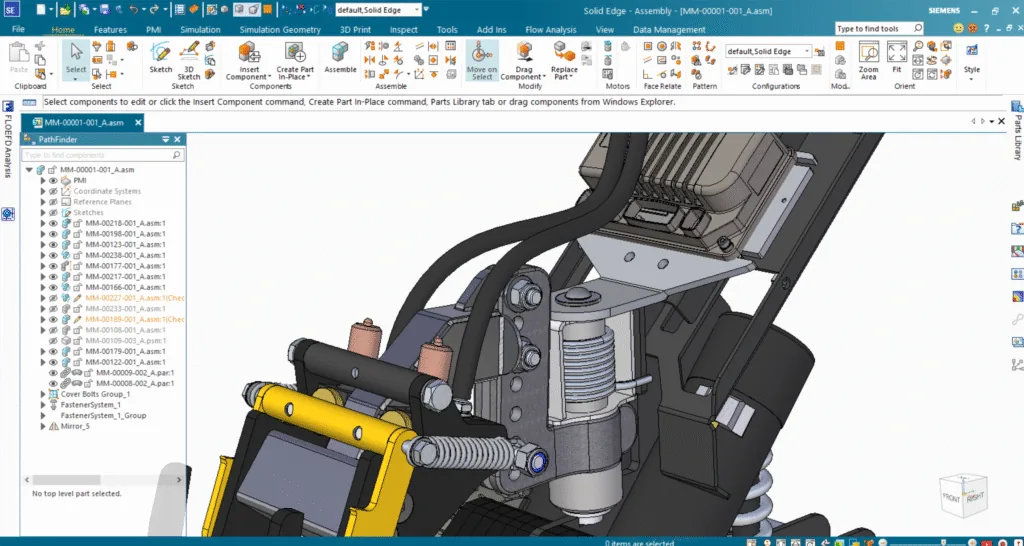

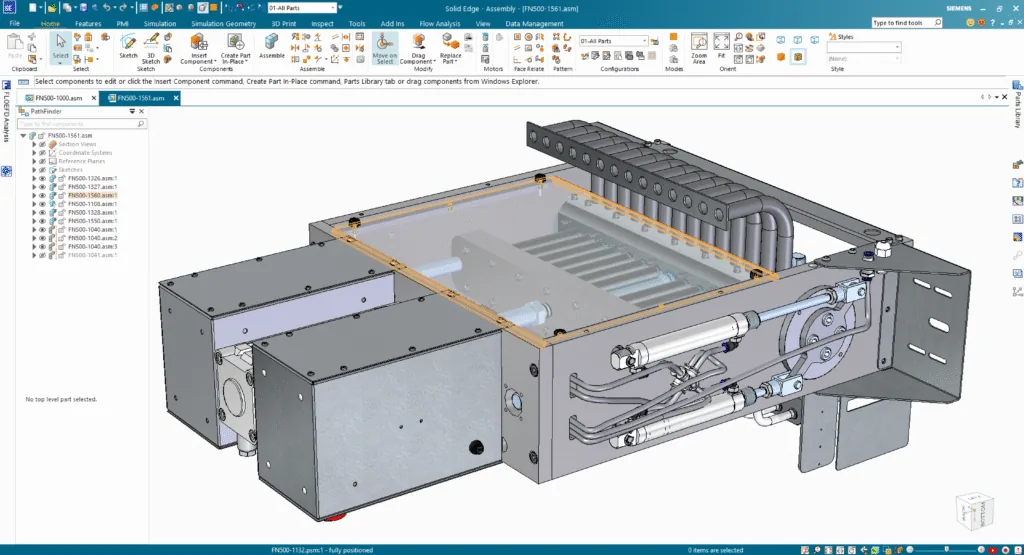

Solid Edge Montaj Ortamı Nedir?
Solid Edge’in Assembly (montaj) ortamı, birden fazla parçanın bir araya getirilerek tam bir ürün yapısının oluşturulmasını sağlar. Her bir parça, montaj içinde konumlandırılır, yönlendirilir ve diğer parçalarla ilişkisel olarak bağlanır. Bu sayede, montajdaki tüm bileşenler doğru bir şekilde bir araya gelir ve ürün bütünlüğü korunur.
Montaj yapısında kullanılan ilişki sistemleri (mate, align, offset vb.) sayesinde parçalar arasındaki konumsal ve işlevsel bağlar tanımlanır. Bu yapı; üretim öncesi çakışmaları, boşlukları, hareket açıklıklarını önceden tespit etmenizi sağlar.
Solid Edge’de Montaj İlişkisi Türleri
Solid Edge aşağıdaki montaj ilişkisi (constraint) türlerini destekler:
Mate (Temas): İki yüzeyi karşılıklı temas ettirir.
Align (Hizalama): İki kenarı veya ekseni paralel hizalar.
Angle (Açı): İki yüzey arasında belirli bir açı tanımlar.
Insert (Yerleştirme): Civata, pim, vida gibi elemanların uygun deliğe yerleştirilmesini sağlar.
Offset (Mesafe): Yüzeyler veya noktalar arasında sabit bir mesafe bırakır.
💡 Bu ilişkiler hem geometrik bütünlüğü sağlar hem de hareketli mekanizmaların çalışmasını simüle eder.
Montaj içerisindeki bir parça üzerinde değişiklik yapıldığında:
Montajda tanımlanan ilişkiler geçerliliğini korur
Bağlı parçalar yeni konuma göre yeniden hizalanır
Teknik resimler otomatik olarak güncellenir
Bu yapı, özellikle müşteri taleplerine bağlı son dakika değişikliklerinde büyük avantaj sağlar.
Solid Edge, hareketli parçalarla çalışan montajları destekler. Örneğin:
Menteşe sistemleri
Piston-silindir yapıları
Dişli mekanizmalar
Kinematik bağlantılar
Bu tür montajlarda hareket simülasyonu, çakışma kontrolü ve aralık analizi gibi araçlar kullanılarak tasarımın işlevselliği doğrulanabilir.
Montajda çalışırken parça sabitleme (fixing) veya hareket sınırlandırma özellikleri sayesinde:
Tasarımda kontrol dışı kaymalar engellenir
İstenmeyen konum değişiklikleri önlenir
Revizyonlar güvenli şekilde yapılır
Solid Edge, büyük ve karmaşık montajlarda performansı optimize eden özel teknolojiler sunar:
Görsel detay seviyelerini düşürerek hız artışı sağlar
Parça yapılarını hafızada daha verimli işler
Parça değişiklikleri yalnızca ilgili bölgede uygulanır (lokal güncelleme)
Otomotiv ve yedek parça üreticileri
Makine ve ekipman tasarımı
Havacılık ve savunma sanayi
Elektrik panosu ve bağlantı sistemleri
Endüstriyel sistem üreticileri
