Solid Edge Assembly Motion ile hareketli sistemlerinizi kolayca oluşturabilir, test edebilir ve analiz edebilirsiniz. Bu videoda parçaların nasıl birbirine bağlı çalıştığını, nasıl dönüp kaydığını gerçek zamanlı olarak göreceksiniz. Mühendislikte sadece şekil değil, hareket de önemlidir. Bu videoda, Solid Edge yazılımı kullanılarak montajların hareket analizinin nasıl yapıldığı ve bu analizin sağladığı avantajlar anlatılmaktadır.
Öne Çıkan Adımlar:
- Hareket Analizi ve Motor Tespiti: Solid Edge, tasarlanan makinelerin hareketlerini simüle etme ve bu hareket için gerekli motor kuvvetlerini tahmin etme imkanı sunar. [00:08]
- Montaj İlişkilerinin Aktarımı: Montajdaki mevcut ilişkiler analiz ortamına otomatik olarak aktarılır, ancak hassas bir simülasyon için bazı manuel ayarlamalar gerekebilir. [00:20]
- Hareket Sınırlarının Belirlenmesi: Videodaki örnekte, ana eksenin hareketi 30 derece ile sınırlandırılarak kenar duvarlara çarpması engellenmiştir. [00:28]

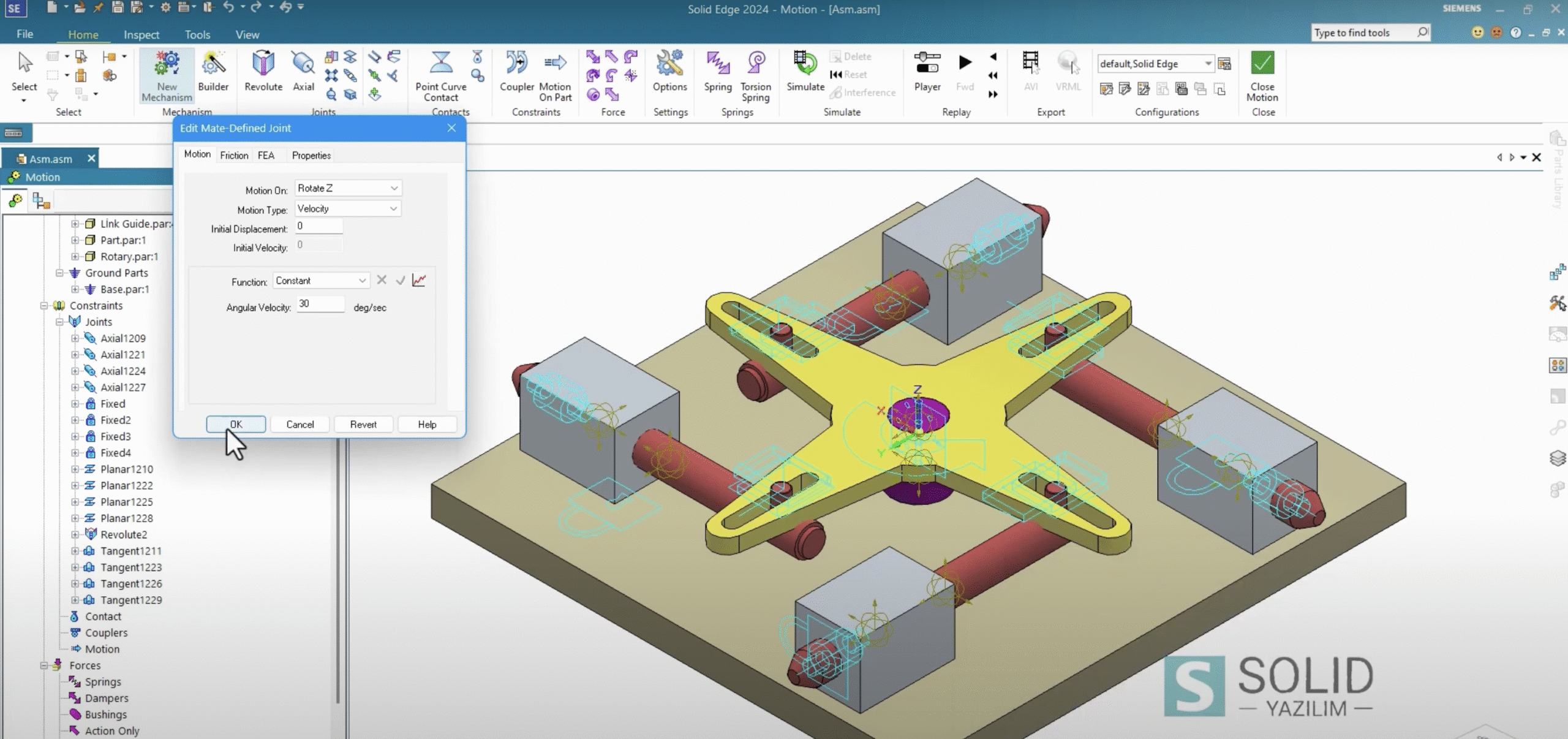

- Canlı Simülasyon ve Gözlem: Kullanıcılar, tanımlanan açı ve kuvvetleri simülasyon penceresinde canlı olarak izleyebilir ve mekanizmanın hareketini anlık olarak inceleyebilirler. [00:40]
- Detaylı Grafik Analizi: Simülasyon sonucunda, merkez geometri ile kenar takozu arasındaki mesafe gibi kritik verilerin zamana bağlı değişimini gösteren grafikler elde edilebilir. [00:51] Örneğin, yer değiştirme grafiği, bir saniyelik hareket boyunca mesafenin milimetrik değişimini gösterir. [01:03]
- Motor Gücü Seçimi: Analiz sonucunda elde edilen güç tüketimi grafiği, mekanizmanın ihtiyaç duyduğu motor gücünü belirlemek ve doğru motoru seçmek için kullanılır. [01:14]
Sonuç:
Sonuç olarak, Solid Edge’in hareket analizi yeteneği, mühendislerin tasarımlarını sadece statik olarak değil, dinamik olarak da test etmelerine olanak tanır. Bu analizler sayesinde, mekanizmaların hareketleri sanal ortamda doğrulanabilir, olası çarpma ve uyumsuzluklar önceden tespit edilebilir ve en önemlisi, sistem için en uygun motor gücü bilimsel verilerle belirlenebilir. Bu da hem tasarım sürecini güvence altına alır hem de maliyet optimizasyonu sağlar.
