Solid Edge Teknik Resim Özellikleri
Teknik Resim Neden Önemlidir?

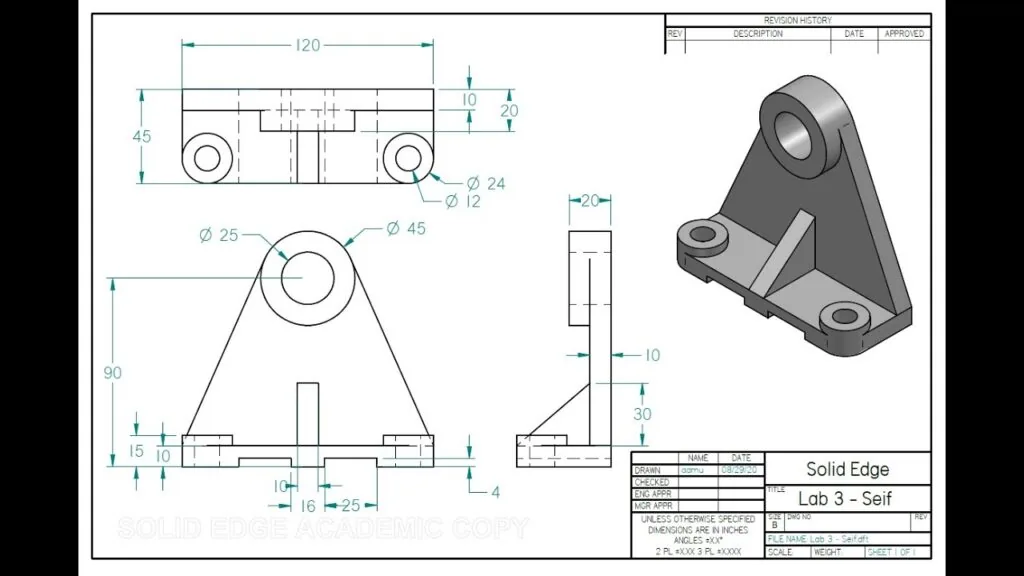

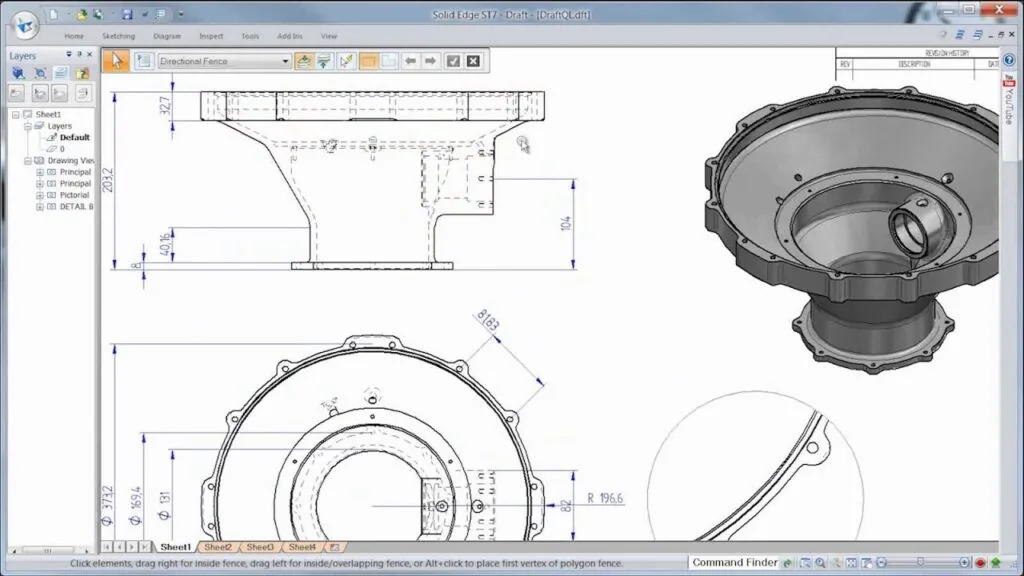

Ürün geliştirme sürecinin son aşamalarından biri olan teknik resim, tasarımın üretim diliyle ifade edildiği kritik bir aşamadır. Solid Edge, 3D modelleme sürecinde oluşturduğunuz parçaların ve montajların üretim için gerekli 2D teknik resimlerini otomatik, standartlara uygun ve ölçülendirilebilir biçimde sunar.
İster bir atölye ister bir fabrika olsun, doğru ve eksiksiz pafta hazırlamak; zaman, maliyet ve kalite açısından fark yaratır.
Akıllı Ölçülendirme Araçları
Solid Edge, teknik resim üzerinde elle çizim yapma ihtiyacını minimuma indirir. Modeldeki 3D ölçüler, doğrudan 2D görünüşlere yansıtılır. Ayrıca:
Otomatik ölçü yerleşimi
ISO, DIN, ANSI gibi standartlara tam uyum
Ölçü toleransı ve yüzey işleme sembolleri eklenebilir
Geometrik toleranslar (GD&T) ile üretim hassasiyetleri tanımlanabilir
💡 Örnek: Bir parçanın çap ölçüsünü Solid Edge otomatik tanır ve üretim çizimine %100 uyumlu şekilde yerleştirir.
Montaj çizimlerinde kullanılan tüm parçaların listesi otomatik olarak malzeme listesi (BOM) tablosu şeklinde teknik resme eklenir. Her parçaya karşılık gelen numaralı balonlar da görünüşlere otomatik yerleştirilir.
Bu yapı:
Montaj sırasını kolaylaştırır
Üretim ve satın alma birimleri için bilgi sağlar
Parça tekrarlarını önler
Solid Edge, firma logonuzu içeren özel pafta şablonları ile çalışmanıza olanak tanır.
Ayrıca:
Farklı kağıt boyutları (A4, A3, A2, A1, A0)
Çizim başlık bloğu özelleştirme
Revizyon bilgisi, tarih ve onay alanları
Çok sayfalı çizim desteği
3D modelde yapılan bir değişiklik, teknik resme anında yansır. Görünüşler ve ölçüler otomatik güncellenir. Bu sayede:
Eski çizimle üretim yapılma riski ortadan kalkar
Tek bir tıklamayla paftalar güncellenir
Zaman kaybı yaşanmadan revizyon yönetimi yapılır
Solid Edge, aşağıdaki mühendislik çizim standartlarını destekler:
ISO
ANSI
DIN
JIS
GB (Çin Standartları)
Tüm ölçü, sembol ve çizim kuralları bu standartlara göre otomatik olarak biçimlendirilir.
Solid Edge’te 3D model olmadan teknik resim çizilebilir mi?
Temel 2D çizim araçları mevcut, ancak teknik resimlerin %95’i 3D model tabanlı çalışır.
Paftalara revizyon bilgisi eklenebilir mi?
Evet, revizyon alanları ve sürüm kontrolü pafta şablonlarına eklenebilir.
Solid Edge teknik resimleri dışa aktarabilir miyim?
DWG, DXF, PDF gibi birçok formatta çıktı alabilirsiniz.
