Solid Edge Sistem Gereksinimleri 2025: Mühendislikte Zirve Performans İçin Donanım Rehberi

Solid Yazılım

Solid Edge sistem gereksinimleri ile ilgili bilmeniz gereken her şeyi ve donanım önerilerini listeliyoruz. Mühendislik ve ürün tasarımı dünyası, her geçen gün daha karmaşık hale gelen projeler, daha gerçekçi simülasyonlar ve daha hızlı prototipleme ihtiyaçları ile evriliyor. Bu evrimin merkezinde yer alan Siemens Solid Edge, 2025 versiyonu ile yine yenilikçi araçlar ve gelişmiş yetenekler sunarak tasarım profesyonellerinin sınırlarını zorlamasına olanak tanıyor. Ancak bu güçlü yazılımın sunduğu tüm avantajlardan sonuna kadar yararlanabilmek, yalnızca yetenekli bir mühendise değil, aynı zamanda bu yetenekleri kaldırabilecek güçlü bir donanıma da bağlıdır.

Peki, Solid Edge 2025’in akıcı, kesintisiz ve verimli bir şekilde çalışması için bilgisayarınız hangi özelliklere sahip olmalı? Bu detaylı rehberde, sadece “minimum” ve “önerilen” sistem gereksinimlerini listelemekle kalmayacak, aynı zamanda her bir donanım bileşeninin Solid Edge performansına olan etkisini derinlemesine inceleyeceğiz. Amacımız, yapacağınız donanım yatırımının projenize ve iş akışınıza maksimum verimlilik olarak geri dönmesini sağlamaktır.

Neden Sistem Gereksinimleri Bu Kadar Önemli?

Bir CAD yazılımı için sistem gereksinimleri, bir spor otomobil için doğru yakıt ve lastik seçimi gibidir. Yanlış seçimler, en iyi aracın bile potansiyelinin çok altında performans göstermesine neden olur. Yetersiz bir donanımla Solid Edge kullanmaya çalışmak şu gibi sorunları beraberinde getirir:

  • Performans Kayıpları: Büyük montaj dosyalarını açarken, döndürürken veya düzenlerken yaşanan takılmalar, donmalar ve gecikmeler.
  • Veri Kaybı Riski: Karmaşık bir render veya simülasyon işlemi sırasında sistemin kilitlenmesi ve saatlerce süren çalışmanın kaybolması.
  • Verimsizlik: Basit bir komut için bile saniyelerce beklemek, konsantrasyonu dağıtır ve toplam proje süresini ciddi şekilde uzatır.
  • Yazılım Yeteneklerini Kullanamama: Fotogerçekçi render, gelişmiş simülasyon veya karmaşık yüzey modelleme gibi özellikler, yetersiz donanımda ya hiç çalışmaz ya da kabul edilemez derecede yavaş çalışır.

Doğru donanım ise bir maliyet kalemi değil, verimliliğe, hıza ve tasarım kalitesine yapılan doğrudan bir yatırımdır. Şimdi bu yatırımın temel taşlarını inceleyelim.

Solid Edge Sistem Gereksinimleri

Solid Edge Minimum Sistem Gereksinimleri

Siemens’in resmi dokümanlarına göre Solid Edge 2025 için minimum ve önerilen sistem gereksinimleri şöyle özetlenebilir:

İşletim Sistemi

  • Windows 11 (64-bit) – önerilen
  • Windows 10 Enterprise/Professional (64-bit) 22H2 ve sonrası

Not: Windows Home sürümleri kurulum ve lisans desteği sunmaz.

İşlemci (CPU)

  • Minimum: Intel veya AMD 64-bit, 4 çekirdekli işlemci
  • Önerilen: Intel Core i7 / i9, Xeon veya AMD Ryzen 7 / 9, Threadripper
  • Simülasyon ve FEM analizleri için: Yüksek çekirdek sayılı Xeon veya Threadripper Pro işlemciler

Bellek (RAM)

  • Minimum: 16 GB
  • Orta ölçekli projeler için: 32 GB
  • Büyük montajlar ve simülasyonlar için: 64 GB veya daha fazlası

Ekran Kartı (GPU)

  • Minimum: 2 GB VRAM’e sahip DirectX 11 uyumlu ekran kartı
  • Önerilen: NVIDIA RTX A2000 / A4000 / A5000 veya AMD Radeon Pro serisi
  • Render & Simülasyon için: RTX A6000 veya NVIDIA RTX 5000 Ada

Depolama

  • Minimum: 256 GB SSD
  • Önerilen: 1 TB NVMe SSD + ek veri depolama için HDD/SSD

Ekran

  • Minimum çözünürlük: 1920 x 1080 (Full HD)
  • Önerilen: 3840 x 2160 (4K UHD) – özellikle detaylı modelleme için.

Solid Edge Önerilen Sistem Gereksinimleri

Siemens tarafından yayınlanan resmi gereksinimler, yazılımın stabil bir şekilde çalışması için gereken minimum koşulları belirtir. Ancak biz, profesyonel ve akıcı bir deneyim için “Önerilen” seviyeye odaklanacağız.

1. İşletim Sistemi: Sağlam Bir Zemin

  • Minimum: Windows 10 (64-bit) Pro veya Enterprise (sürüm 22H2 veya üstü).
  • Önerilen: Windows 11 (64-bit) Pro veya Enterprise (sürüm 22H2 veya üstü).

Neden Önemli? Solid Edge, modern donanım mimarilerinden tam olarak faydalanabilmek için 64-bit bir işletim sistemine ihtiyaç duyar. 64-bit sistemler, 32-bit sistemlerin aksine 4 GB’tan çok daha fazla RAM’i yönetebilir ki bu, günümüzün büyük montaj dosyaları için mutlak bir zorunluluktur. “Pro” veya “Enterprise” sürümleri, gelişmiş güvenlik, ağ yönetimi ve sanallaştırma özellikleri sunarak kurumsal ortamlar için daha stabil ve güvenilir bir platform sağlar.

2. Bellek (RAM): Çalışma Alanınızın Genişliği

  • Minimum: 16 GB RAM
  • Önerilen: 32 GB RAM veya daha fazlası

Neden Önemli? RAM, bilgisayarınızın aktif olarak kullandığı verileri depoladığı “çalışma masasıdır”. Solid Edge’de bir parça veya montaj açtığınızda, o dosyanın tüm geometrik ve parametrik verileri RAM’e yüklenir.

  • 16 GB RAM: Küçük parçalar, basit montajlar (genellikle 500 parçadan az) ve temel 2D çizimler için yeterli olabilir. Ancak birden fazla uygulama çalıştırdığınızda veya biraz daha karmaşık bir modele geçtiğinizde sistem yavaşlamaya başlayacaktır.
  • 32 GB RAM: Binlerce parçadan oluşan orta ve büyük ölçekli montajlar, detaylı simülasyon analizleri ve akıcı bir kullanıcı deneyimi için endüstri standardı haline gelmiştir. Bu seviye, sistemin verileri sürekli olarak daha yavaş olan depolama birimine (SSD/HDD) yazıp okuma ihtiyacını (sayfa dosyası kullanımı) azaltarak genel performansı ciddi şekilde artırır.
  • 64 GB+ RAM: Çok büyük ve karmaşık montajlar (örneğin, komple bir fabrika hattı, otomotiv şasisi vb.), yüksek çözünürlüklü render işlemleri ve ileri düzey simülasyonlar üzerinde çalışan profesyoneller için tavsiye edilir.

3. İşlemci (CPU): Tasarımınızın Beyni

  • Minimum: 3.0 GHz veya daha yüksek saat hızına sahip işlemci.
  • Önerilen: 3.3 GHz veya daha yüksek saat hızına sahip, çok çekirdekli modern bir işlemci (Intel Core i7/i9 serisi, AMD Ryzen 7/9 serisi).

Neden Önemli? CPU, Solid Edge’in performansını iki temel şekilde etkiler: çekirdek hızı ve çekirdek sayısı.

  • Çekirdek Hızı (GHz): Solid Edge’deki modelleme, çizim oluşturma, bir parçayı döndürme gibi temel işlemlerin büyük bir kısmı “tek iş parçacıklı” (single-threaded) çalışır. Bu, bu işlemlerin hızının doğrudan işlemcinin tek bir çekirdeğinin ne kadar hızlı olduğuna bağlı olduğu anlamına gelir. Bu nedenle, yüksek saat hızı (GHz değeri) genel modelleme performansında akıcılık sağlar.
  • Çekirdek Sayısı: Fotogerçekçi render alma, mühendislik simülasyonları (FEA) ve bazı veri dönüştürme işlemleri gibi görevler “çok iş parçacıklı” (multi-threaded) çalışabilir. Bu görevler, mevcut tüm işlemci çekirdeklerine yayılarak tamamlanma süresini önemli ölçüde kısaltır.

Özetle, ideal bir Solid Edge işlemcisi, hem yüksek tek çekirdek performansı (yüksek saat hızı) sunmalı hem de render ve simülasyon gibi görevler için yeterli sayıda çekirdeğe sahip olmalıdır.

4. Ekran Kartı (GPU): Görsel Gücünüz

  • Minimum: OpenGL 4.5 destekli, 4 GB VRAM’e sahip herhangi bir ekran kartı.
  • Önerilen: Profesyonel CAD uygulamaları için sertifikalı bir iş istasyonu (Workstation) ekran kartı. (NVIDIA RTX Ada Generation serisi, AMD Radeon Pro W serisi).

Neden Önemli? Bu, belki de en kritik bileşendir. Birçok kullanıcı, yüksek fiyatlı “oyuncu” ekran kartlarının (GeForce, Radeon RX) CAD için de en iyisi olduğunu düşünür, ancak bu büyük bir yanılgıdır.

  • Sertifikalı Sürücüler: Profesyonel kartlar (NVIDIA RTX, AMD Radeon Pro), Solid Edge gibi yazılımlarla uyumlu, stabil ve hatasız çalışacak şekilde optimize edilmiş özel sürücülere sahiptir. Bu, modelleme sırasında karşılaşılan görsel hataları, çökmeleri ve artefaktları en aza indirir. Oyuncu kartlarının sürücüleri ise oyunlarda maksimum kare hızı (FPS) sağlamak için optimize edilmiştir ve CAD yazılımlarının gerektirdiği hassasiyet ve kararlılığı sunmaz.
  • Performans: Profesyonel kartlar, milyonlarca poligon içeren karmaşık montajların gölgeli, kenarlı ve gerçekçi modlarda akıcı bir şekilde döndürülmesini ve işlenmesini sağlamak üzere tasarlanmıştır.
  • VRAM: Ekran kartının kendi belleği olan VRAM, modelin dokularını, geometrisini ve diğer görsel verileri depolar. Büyük montajlar ve yüksek çözünürlüklü dokularla çalışırken, 8 GB veya daha fazla VRAM’e sahip bir kart, performansta gözle görülür bir fark yaratacaktır.

Donanım Önerileri

Teorik gereksinimleri bilmek önemlidir, ancak doğru bileşenleri bir araya getirmek ve uyumluluktan emin olmak uzmanlık gerektirir. Piyasada satılan standart “toplama” veya “oyuncu” bilgisayarları yerine, Solid Edge gibi profesyonel yazılımlar için özel olarak tasarlanmış ve test edilmiş “İş İstasyonlarını” (Workstations) tercih etmek en doğru yaklaşımdır.

Bu makineler, kullandıkları her bileşenin (anakart, RAM, güç kaynağı, soğutma) 7/24 stabil ve yüksek performanslı çalışması için özenle seçildiği sistemlerdir. Önde gelen üreticiler olan Lenovo (ThinkStation P serisi), Dell (Precision T serisi) ve HP (Z serisi) gibi markalar, Siemens ile iş birliği içinde çalışarak Solid Edge için sertifikalı ve optimize edilmiş çözümler sunar.

Masaüstü iş istasyonlarının yanı sıra, mobiliteye ihtiyaç duyan mühendisler için Lenovo ThinkPad P serisi veya HP ZBook gibi mobil iş istasyonları da masaüstü seviyesinde performansı taşınabilir bir formda sunmaktadır.

Hangi Kullanıcı Ne Kadar Donanım İhtiyacı Duyar?

Solid Edge 2025’in kullanıcı kitlesi çok geniştir. Bu yüzden doğru donanım seçimi kullanım amacına göre yapılmalıdır.

  • Temel Kullanıcılar (2D çizim, küçük parçalar):
    Orta seviye bir işlemci, 16 GB RAM ve giriş seviyesi profesyonel ekran kartı (RTX A2000) yeterlidir.
  • Orta Seviye Kullanıcılar (montaj, orta ölçekli tasarımlar):
    32 GB RAM, güçlü bir i7/i9 işlemci ve RTX A4000/A5000 önerilir.
  • İleri Seviye Kullanıcılar (büyük montaj, FEM, CFD, rendering):
    64 GB+ RAM, yüksek çekirdekli Xeon/Threadripper Pro işlemci ve RTX A6000 gibi üst seviye GPU gereklidir.

Önerilen Donanımlar: Mobil İş İstasyonları

Taşınabilirlik ihtiyacı olan mühendisler için mobil iş istasyonları ideal çözümdür. Görsellerde paylaşılan modeller Solid Edge için güçlü alternatifler sunar:

  • Lenovo ThinkPad P15 V1 / P16 V1 & V2
    • Intel Xeon veya i9 işlemciler
    • 32 GB’a kadar RAM
    • NVIDIA RTX A3000 / A5000 GPU seçenekleri
    • 4K ekran opsiyonu
  • HP Zbook Power 15 G9
    • Intel i7/i9 işlemci
    • 64 GB’a kadar RAM
    • RTX A2000 ekran kartı
    • Hafif ve mobil kullanım için uygun

Bu cihazlar özellikle saha mühendisleri ve mobil çalışan tasarımcılar için idealdir.

Önerilen Donanımlar: Masaüstü İş İstasyonları

Daha yüksek performans isteyen kullanıcılar için masaüstü iş istasyonları en iyi seçenektir. Görsellerde yer alan cihazlar güçlü konfigürasyonlarıyla öne çıkıyor:

  • Lenovo P360 V1 – V4
    • Intel Xeon işlemci desteği
    • 64 GB’a kadar RAM
    • RTX A2000 / A4000 GPU seçenekleri
  • Dell Precision T3660 V1 & V2
    • Intel Core i9 / Xeon işlemciler
    • 128 GB RAM kapasitesi
    • Profesyonel NVIDIA RTX GPU seçenekleri
  • HP Z2 G9 V1 & V2
    • Xeon / i9 işlemci desteği
    • 64 GB RAM
    • RTX A2000 / A4000 GPU opsiyonu

Bu sistemler, büyük ölçekli Solid Edge projelerinde maksimum performans sunar.

Depolama ve Yedekleme Stratejileri

Solid Edge projeleri, özellikle büyük montaj dosyalarıyla çalışıldığında yüzlerce GB boyutuna ulaşabilir. Bu nedenle:

  • 1 TB NVMe SSD hızlı çalışma için,
  • Ekstra 2-4 TB HDD/SSD arşivleme için önerilir.
  • Veri kaybına karşı mutlaka RAID 1/5 çözümleri veya bulut tabanlı yedekleme kullanılmalıdır.

Donanım Önerileri ve Satın Alma Rehberi

Solid Edge 2025 için donanım yatırımı yaparken dikkat edilmesi gereken noktalar:

  • CPU frekansı yüksek olmalı (GHz performansı kritik).
  • GPU bellek kapasitesi (VRAM) büyük montajlarda darboğazı önler.
  • RAM kapasitesi yetersiz olursa yazılım yavaşlar.
  • SSD tercih edilmeli, HDD sadece arşiv için kullanılmalı.

Detaylı iş istasyonu önerileri ve kurumsal çözümler için Solid Yazılım Donanım Sayfası adresinden inceleyebilirsiniz.

Diğer Önemli Bileşenler

  • Depolama (SSD): Mutlaka ve mutlaka NVMe M.2 SSD kullanın. İşletim sisteminin, Solid Edge’in ve çalıştığınız dosyaların açılış hızını geleneksel HDD’lere göre 10-20 kat artırarak bekleme sürelerinizi ortadan kaldırır.
  • Monitör: En az 27 inç boyutunda, QHD (2560×1440) veya 4K (3840×2160) çözünürlüğe sahip bir monitör, geniş bir tasarım alanı sunarak verimliliğinizi artırır. IPS panel olması renk doğruluğu açısından önemlidir.
  • 3D Fare: Standart fareye ek olarak kullanılacak bir 3Dconnexion SpaceMouse, modeli 360 derece döndürme, kaydırma ve yakınlaştırma işlemlerini inanılmaz derecede sezgisel ve hızlı hale getirir.

Sonuç

Solid Edge 2025, tasarımdan üretime giden yolda en büyük yardımcınızdır. Ancak bu yardımcının elini kolunu bağlamamak için ona ihtiyaç duyduğu gücü ve hızı sağlamalısınız. Doğru donanım seçimi, sadece bir teknik detay değil, projelerinizin zamanında ve sorunsuz tamamlanmasını sağlayan, yaratıcılığınızın önündeki engelleri kaldıran stratejik bir karardır. Yukarıda belirtilen öneriler ışığında yapacağınız bir donanım yatırımı, size daha hızlı, daha stabil ve çok daha keyifli bir Solid Edge deneyimi olarak geri dönecektir.

Solid Edge Yüzey Modelleme: Estetik, Fonksiyon ve Üretim Bir Arada

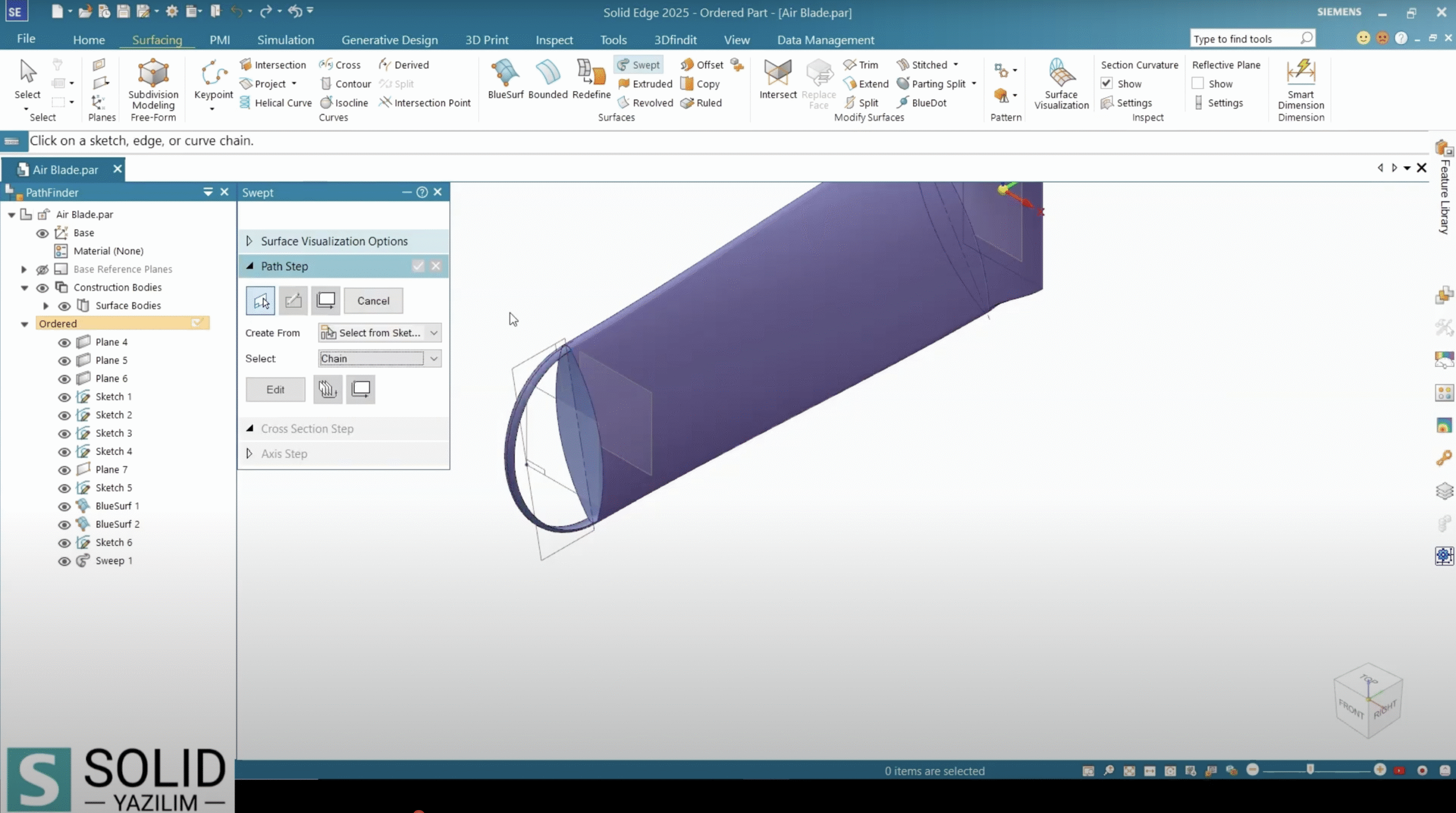

Solid Edge Yüzey Modelleme Estetik, Fonksiyon ve Üretim Bir Arada

Günümüzün rekabetçi ürün tasarım dünyasında, estetik ve fonksiyonelliği bir araya getiren karmaşık yüzeyler oluşturmak her zamankinden daha önemli. Solid Edge, gelişmiş yüzey modelleme araçlarıyla tasarımcılara bu konuda tam bir özgürlük sunuyor.

Bu yazımızda, Solid Edge’in yüzey modelleme yeteneklerini ve bu yeteneklerin tasarım sürecinize nasıl hız, esneklik ve profesyonellik katabileceğini videodan aldığımız referanslarla inceleyeceğiz.

Karmaşık Geometrileri Hızla Şekillendirin

Tasarım sürecinin en zorlu aşamalarından biri, karmaşık ve organik formları dijital ortama aktarmaktır. Solid Edge, bu süreci sezgisel araçlarıyla oldukça basitleştirir. Videonun da başında belirtildiği gibi, “ister basit formlar üzerinde çalışın ister serbest düzeyler oluşturun, her iki durumda da tasarımlarınızı özgürce geliştirme imkanı sunar” [00:07]. Bu, hem endüstriyel tasarımcılar hem de mühendisler için büyük bir avantajdır, çünkü en karmaşık geometriler bile hızla ve kolayca şekillendirilebilir.

Akıcı Geçişlerden Üretime Hazır Detaylara

Modern tasarım, sadece estetik açıdan hoş görünen değil, aynı zamanda üretilebilir olan tasarımlar gerektirir. Solid Edge, “akıcı geçişlerden üretime hazır detaylara kadar modern tasarım süreçlerinin ihtiyaç duyduğu tüm esnekliği tek bir ortamda birleştirir” [00:30]. Bu sayede, tasarımın başından sonuna kadar pürüzsüz bir iş akışı sağlanır ve hem estetik hem de fonksiyonel sonuçlara kolayca ulaşılabilir [00:40].

Kapalı Hacimler ve Katı Modelleme

Yüzey modellemenin en büyük avantajlarından biri, oluşturulan yüzeyleri birleştirerek katı modellere dönüştürebilmektir. Videoda da görüldüğü gibi, “birden fazla yüzeyi birleştirerek kapalı hacimleri oluşturabilir ve bu hacimleri doğrudan üretime uygun katı modellere dönüştürebilirsiniz” [00:53]. Bu özellik, özellikle kalıpçılık ve imalat sektörlerinde çalışan profesyoneller için kritik bir öneme sahiptir.

Parametrik Altyapının Gücü

Tasarım sürecinde yapılan değişikliklerin tüm modele anında yansıması, verimlilik açısından büyük bir fark yaratır. Solid Edge’in parametrik altyapısı sayesinde, “yaptığınız her değişiklik anında tüm modele yansır ve süreci çok daha verimli hale getirir” [01:06]. Bu, revizyon süreçlerini kısaltır ve tasarımcının farklı iterasyonları hızla denemesine olanak tanır.

Geniş Sektör Yelpazesi İçin Sınırsız Yaratıcılık

Solid Edge Surface Modeling, sadece belirli bir sektörle sınırlı kalmaz. “Otomotivden kalıpçılığa, endüstriyel tasarımdan fikstür ürünlerine kadar pek çok sektörde yaratıcılığınızı sınırlamadan en iddialı formları bile hayata geçirmenize olanak tanır” [01:18]. Bu geniş kullanım alanı, Solid Edge’in ne kadar esnek ve güçlü bir araç olduğunun bir kanıtıdır.

Sonuç olarak, Solid Edge’in yüzey modelleme yetenekleri, tasarımcılara ve mühendislere “tasarım sürecinize özgürlük, hız ve profesyonellik katar” [01:29]. Eğer siz de karmaşık ve estetik ürünler tasarlarken üretim verimliliğinden ödün vermek istemiyorsanız, Solid Edge’in sunduğu bu gelişmiş araçları mutlaka denemelisiniz.

Tasarım Sürecinizi Hızlandırın: Solid Edge ve 3Dfindit Entegrasyonu ile Tanışın

3Dfindit

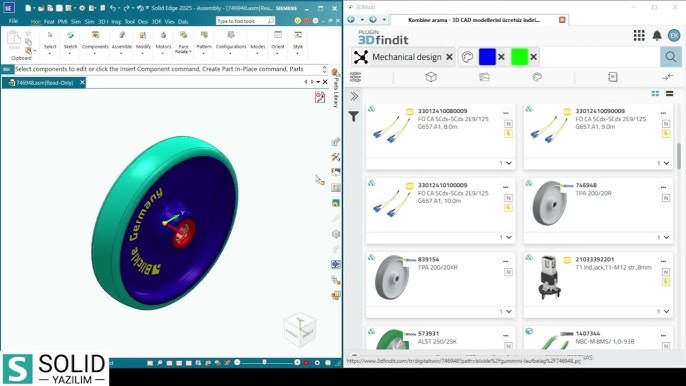

Solid Edge yazılımına entegre edilen 3Dfindit özelliği ile tasarım süreçlerinizi hızlandırın. Detayları videomuzdan ve hemen aşağıdaki yazıdan öğrenebilirsiniz.

Solid Edge ve 3Dfindit Entegrasyonu

Mühendislik ve ürün geliştirme süreçlerinde doğru parçayı bulmak, projenin en kritik ve zaman alıcı aşamalarından biridir. Peki, ihtiyacınız olan 3D CAD modellerine saniyeler içinde ulaşabileceğinizi söylesek?

Solid Edge yazılımına entegre edilen 3Dfindit özelliği, tam olarak bunu vadediyor. Bu blog yazısında, 3Dfindit’in tasarım ve mühendislik süreçlerinizi nasıl kökten değiştirebileceğini ve projelerinizi nasıl daha verimli hale getirebileceğini videodan aldığımız referanslarla inceleyeceğiz.

Saniyeler İçinde Binlerce Parçaya Erişin [00:14]

3Dfindit, doğrudan Solid Edge arayüzü üzerinden çalışarak, projeleriniz için ihtiyaç duyduğunuz bileşenlere anında erişim imkanı sunar. Artık farklı web sitelerinde saatlerce parça aramanıza gerek yok. Tek bir platform üzerinden, projenizin gereksinimlerine en uygun parçayı kolayca bulabilirsiniz.

Dünyanın Önde Gelen Üreticileri Tek Bir Yerde [00:23]

Platform, Bosch, SMC ve ABB gibi dünya devi markalar başta olmak üzere, binlerce üreticinin onaylı 3D CAD modellerini bir araya getiriyor. Bu sayede, projenizde kullanacağınız parçaların güvenilir ve güncel olduğundan emin olabilirsiniz [00:32]. Farklı sektörlerden yüzlerce katalog arasında gezinerek, projeniz için en doğru ve en kaliteli bileşenleri seçme özgürlüğüne sahip olursunuz.

Gelişmiş ve Akıllı Arama Filtreleri [00:42]

3Dfindit’in en güçlü yanlarından biri de gelişmiş arama yetenekleridir. Sadece standart ölçülere göre değil, aynı zamanda geometrik benzerlik, renk veya fonksiyon gibi akıllı filtreler kullanarak da arama yapabilirsiniz. Elinizdeki bir 2D çizimden, bir JPEG görselden ve hatta kendi çizdiğiniz bir modelden yola çıkarak benzer alternatifleri saniyeler içinde bulabilirsiniz [00:52].

Kurumsal Kimlikle Kolay Tanımlama [01:09]

Her üreticiye ait parçaların, kendi kurumsal renkleriyle gösterilmesi, arama sonuçları arasında gezinirken büyük bir kolaylık sağlar. Bu sayede, hangi parçanın hangi firmaya ait olduğunu anında ayırt edebilir ve seçimlerinizi daha hızlı bir şekilde yapabilirsiniz.

Tek Tıkla Projenize Entegre Edin [01:15]

Beğendiğiniz bir modeli buldunuz mu? Harika! 3Dfindit, seçtiğiniz modeli tek bir komutla Solid Edge projenize aktarmanıza olanak tanır. Üstelik modelleri sadece parça olarak değil, doğrudan montaj (SMD) içine sürükleyip bırakarak projenize anında dahil edebilirsiniz. Bu modeller, tüm metadata bilgileriyle birlikte geldiği için projenizle tam uyumlu bir şekilde çalışır [01:38].

Sonuç: Güvenilir Veri, Hızlı Tasarım

3Dfindit, mühendislik sürecinde size sadece zaman kazandırmakla kalmaz, aynı zamanda karar verme aşamalarınızı da kolaylaştırır [01:48]. Global markaların geniş katalogları, gelişmiş arama yetenekleri ve kolay entegrasyon özellikleri sayesinde tasarım sürecinizi hızlandırır ve projelerinizi güvenilir verilerle güçlendirir [01:57].

Projelerinizde aradığınız parçaları daha hızlı bulmak, farklı alternatifleri değerlendirmek ve tasarım sürecinizi bir üst seviyeye taşımak için Solid Edge içerisindeki 3Dfindit’i mutlaka deneyin [02:17].
