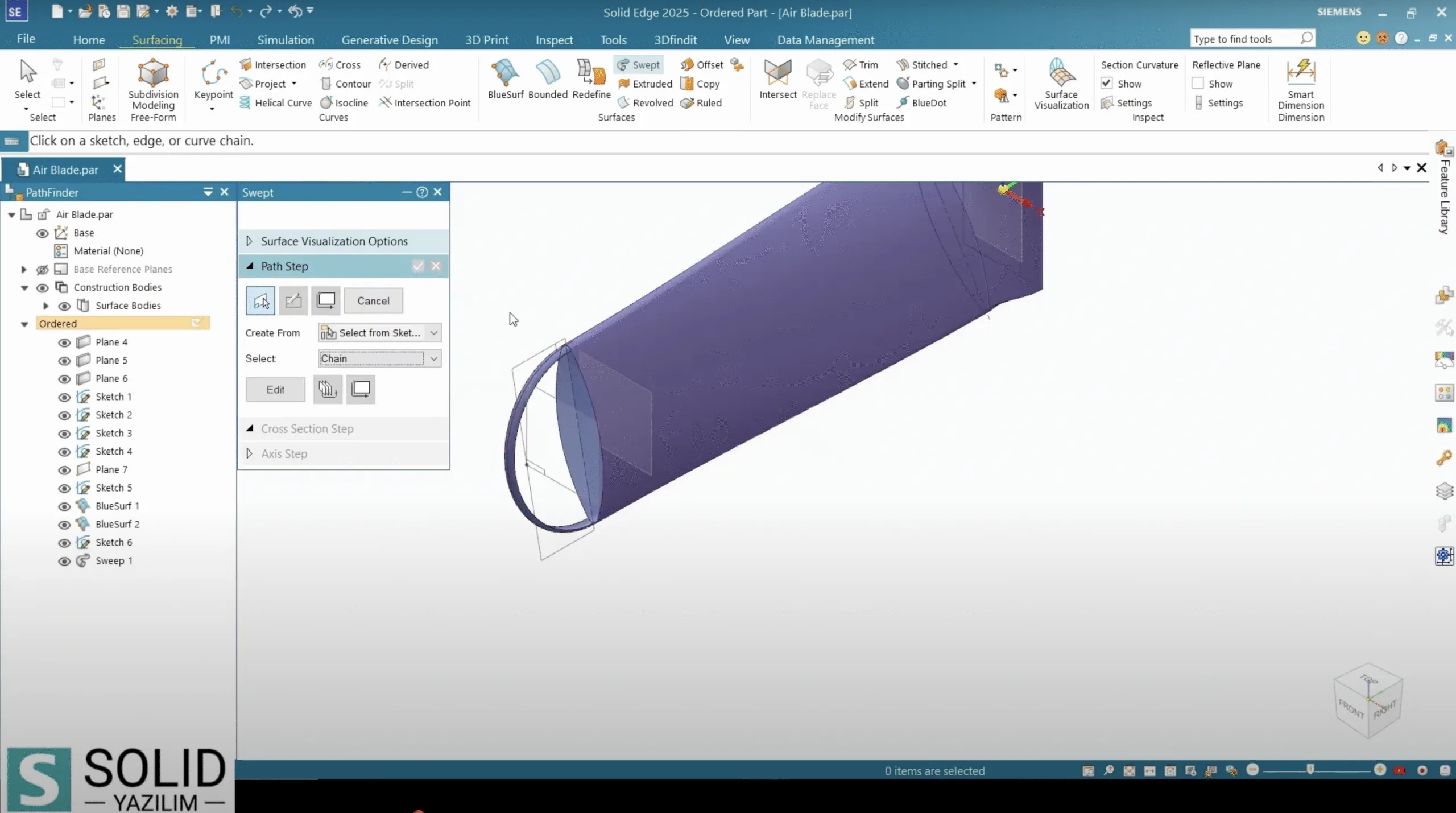

Solid Edge Yüzey Modelleme: Estetik, Fonksiyon ve Üretim Bir Arada

Solid Edge Yüzey Modelleme Estetik, Fonksiyon ve Üretim Bir Arada

Günümüzün rekabetçi ürün tasarım dünyasında, estetik ve fonksiyonelliği bir araya getiren karmaşık yüzeyler oluşturmak her zamankinden daha önemli. Solid Edge, gelişmiş yüzey modelleme araçlarıyla tasarımcılara bu konuda tam bir özgürlük sunuyor.

Bu yazımızda, Solid Edge’in yüzey modelleme yeteneklerini ve bu yeteneklerin tasarım sürecinize nasıl hız, esneklik ve profesyonellik katabileceğini videodan aldığımız referanslarla inceleyeceğiz.

Karmaşık Geometrileri Hızla Şekillendirin

Tasarım sürecinin en zorlu aşamalarından biri, karmaşık ve organik formları dijital ortama aktarmaktır. Solid Edge, bu süreci sezgisel araçlarıyla oldukça basitleştirir. Videonun da başında belirtildiği gibi, “ister basit formlar üzerinde çalışın ister serbest düzeyler oluşturun, her iki durumda da tasarımlarınızı özgürce geliştirme imkanı sunar” [00:07]. Bu, hem endüstriyel tasarımcılar hem de mühendisler için büyük bir avantajdır, çünkü en karmaşık geometriler bile hızla ve kolayca şekillendirilebilir.

Akıcı Geçişlerden Üretime Hazır Detaylara

Modern tasarım, sadece estetik açıdan hoş görünen değil, aynı zamanda üretilebilir olan tasarımlar gerektirir. Solid Edge, “akıcı geçişlerden üretime hazır detaylara kadar modern tasarım süreçlerinin ihtiyaç duyduğu tüm esnekliği tek bir ortamda birleştirir” [00:30]. Bu sayede, tasarımın başından sonuna kadar pürüzsüz bir iş akışı sağlanır ve hem estetik hem de fonksiyonel sonuçlara kolayca ulaşılabilir [00:40].

Kapalı Hacimler ve Katı Modelleme

Yüzey modellemenin en büyük avantajlarından biri, oluşturulan yüzeyleri birleştirerek katı modellere dönüştürebilmektir. Videoda da görüldüğü gibi, “birden fazla yüzeyi birleştirerek kapalı hacimleri oluşturabilir ve bu hacimleri doğrudan üretime uygun katı modellere dönüştürebilirsiniz” [00:53]. Bu özellik, özellikle kalıpçılık ve imalat sektörlerinde çalışan profesyoneller için kritik bir öneme sahiptir.

Parametrik Altyapının Gücü

Tasarım sürecinde yapılan değişikliklerin tüm modele anında yansıması, verimlilik açısından büyük bir fark yaratır. Solid Edge’in parametrik altyapısı sayesinde, “yaptığınız her değişiklik anında tüm modele yansır ve süreci çok daha verimli hale getirir” [01:06]. Bu, revizyon süreçlerini kısaltır ve tasarımcının farklı iterasyonları hızla denemesine olanak tanır.

Geniş Sektör Yelpazesi İçin Sınırsız Yaratıcılık

Solid Edge Surface Modeling, sadece belirli bir sektörle sınırlı kalmaz. “Otomotivden kalıpçılığa, endüstriyel tasarımdan fikstür ürünlerine kadar pek çok sektörde yaratıcılığınızı sınırlamadan en iddialı formları bile hayata geçirmenize olanak tanır” [01:18]. Bu geniş kullanım alanı, Solid Edge’in ne kadar esnek ve güçlü bir araç olduğunun bir kanıtıdır.

Sonuç olarak, Solid Edge’in yüzey modelleme yetenekleri, tasarımcılara ve mühendislere “tasarım sürecinize özgürlük, hız ve profesyonellik katar” [01:29]. Eğer siz de karmaşık ve estetik ürünler tasarlarken üretim verimliliğinden ödün vermek istemiyorsanız, Solid Edge’in sunduğu bu gelişmiş araçları mutlaka denemelisiniz.

Tasarım Sürecinizi Hızlandırın: Solid Edge ve 3Dfindit Entegrasyonu ile Tanışın

3Dfindit

Solid Edge yazılımına entegre edilen 3Dfindit özelliği ile tasarım süreçlerinizi hızlandırın. Detayları videomuzdan ve hemen aşağıdaki yazıdan öğrenebilirsiniz.

Solid Edge ve 3Dfindit Entegrasyonu

Mühendislik ve ürün geliştirme süreçlerinde doğru parçayı bulmak, projenin en kritik ve zaman alıcı aşamalarından biridir. Peki, ihtiyacınız olan 3D CAD modellerine saniyeler içinde ulaşabileceğinizi söylesek?

Solid Edge yazılımına entegre edilen 3Dfindit özelliği, tam olarak bunu vadediyor. Bu blog yazısında, 3Dfindit’in tasarım ve mühendislik süreçlerinizi nasıl kökten değiştirebileceğini ve projelerinizi nasıl daha verimli hale getirebileceğini videodan aldığımız referanslarla inceleyeceğiz.

Saniyeler İçinde Binlerce Parçaya Erişin [00:14]

3Dfindit, doğrudan Solid Edge arayüzü üzerinden çalışarak, projeleriniz için ihtiyaç duyduğunuz bileşenlere anında erişim imkanı sunar. Artık farklı web sitelerinde saatlerce parça aramanıza gerek yok. Tek bir platform üzerinden, projenizin gereksinimlerine en uygun parçayı kolayca bulabilirsiniz.

Dünyanın Önde Gelen Üreticileri Tek Bir Yerde [00:23]

Platform, Bosch, SMC ve ABB gibi dünya devi markalar başta olmak üzere, binlerce üreticinin onaylı 3D CAD modellerini bir araya getiriyor. Bu sayede, projenizde kullanacağınız parçaların güvenilir ve güncel olduğundan emin olabilirsiniz [00:32]. Farklı sektörlerden yüzlerce katalog arasında gezinerek, projeniz için en doğru ve en kaliteli bileşenleri seçme özgürlüğüne sahip olursunuz.

Gelişmiş ve Akıllı Arama Filtreleri [00:42]

3Dfindit’in en güçlü yanlarından biri de gelişmiş arama yetenekleridir. Sadece standart ölçülere göre değil, aynı zamanda geometrik benzerlik, renk veya fonksiyon gibi akıllı filtreler kullanarak da arama yapabilirsiniz. Elinizdeki bir 2D çizimden, bir JPEG görselden ve hatta kendi çizdiğiniz bir modelden yola çıkarak benzer alternatifleri saniyeler içinde bulabilirsiniz [00:52].

Kurumsal Kimlikle Kolay Tanımlama [01:09]

Her üreticiye ait parçaların, kendi kurumsal renkleriyle gösterilmesi, arama sonuçları arasında gezinirken büyük bir kolaylık sağlar. Bu sayede, hangi parçanın hangi firmaya ait olduğunu anında ayırt edebilir ve seçimlerinizi daha hızlı bir şekilde yapabilirsiniz.

Tek Tıkla Projenize Entegre Edin [01:15]

Beğendiğiniz bir modeli buldunuz mu? Harika! 3Dfindit, seçtiğiniz modeli tek bir komutla Solid Edge projenize aktarmanıza olanak tanır. Üstelik modelleri sadece parça olarak değil, doğrudan montaj (SMD) içine sürükleyip bırakarak projenize anında dahil edebilirsiniz. Bu modeller, tüm metadata bilgileriyle birlikte geldiği için projenizle tam uyumlu bir şekilde çalışır [01:38].

Sonuç: Güvenilir Veri, Hızlı Tasarım

3Dfindit, mühendislik sürecinde size sadece zaman kazandırmakla kalmaz, aynı zamanda karar verme aşamalarınızı da kolaylaştırır [01:48]. Global markaların geniş katalogları, gelişmiş arama yetenekleri ve kolay entegrasyon özellikleri sayesinde tasarım sürecinizi hızlandırır ve projelerinizi güvenilir verilerle güçlendirir [01:57].

Projelerinizde aradığınız parçaları daha hızlı bulmak, farklı alternatifleri değerlendirmek ve tasarım sürecinizi bir üst seviyeye taşımak için Solid Edge içerisindeki 3Dfindit’i mutlaka deneyin [02:17].

Solid Edge Subdivision Modeling: Tasarımda Sınırları Kaldıran Teknoloji

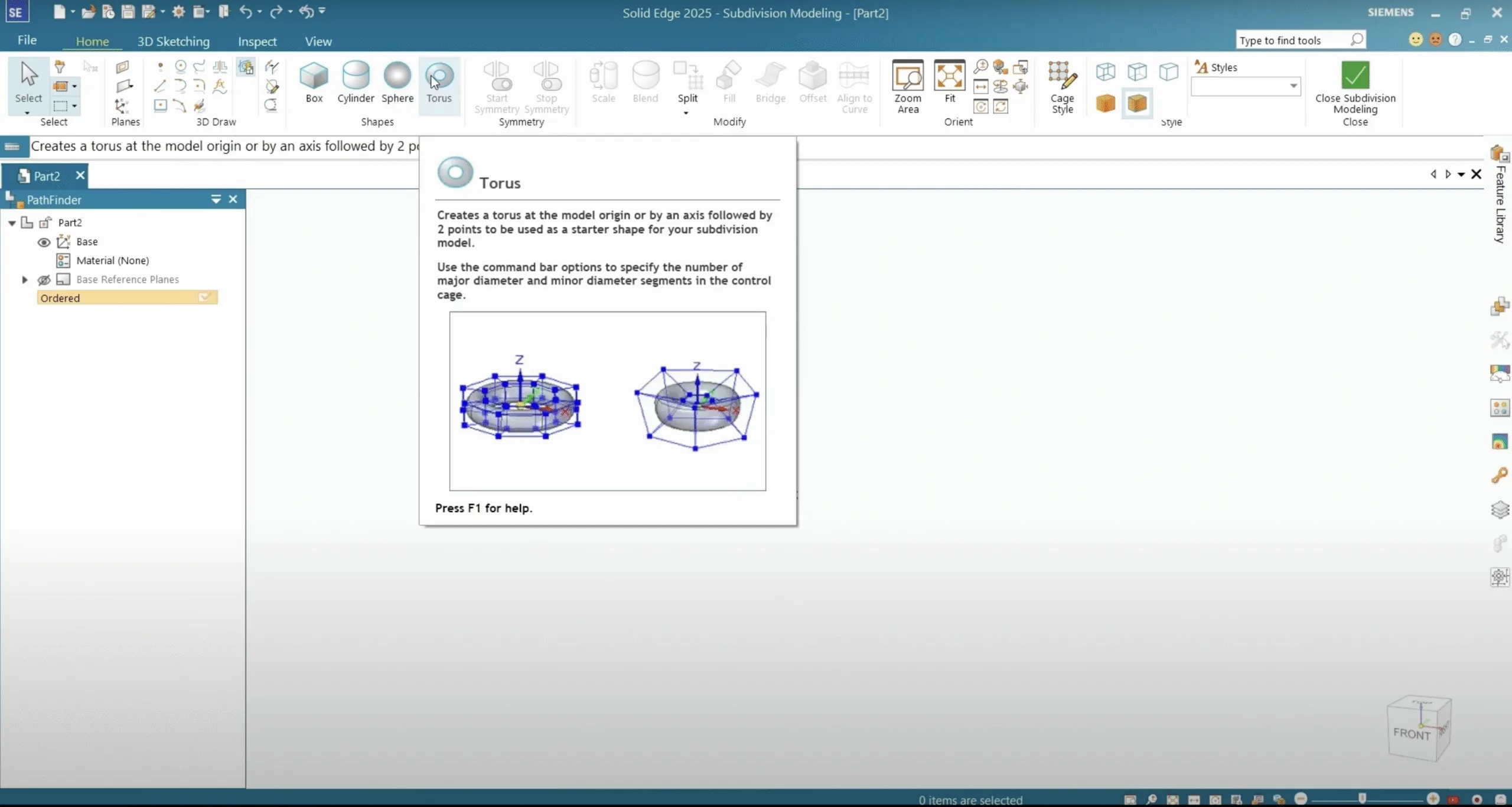

Solid Edge Subdivision Modeling

Günümüz rekabetçi pazarında, endüstriyel ürünlerin sadece fonksiyonel olması yeterli değil; aynı zamanda estetik, ergonomik ve kullanıcı dostu olmaları da büyük önem taşıyor. Siemens’in öncü CAD yazılımı Solid Edge’in “Subdivision Modeling” (Alt Bölüm Modelleme) özelliği ile tasarım devrimine tanık olun.

İşte bu noktada, tasarımcıların yaratıcılıklarını serbest bırakmalarını sağlayan ve karmaşık formları kolayca oluşturmalarına olanak tanıyan teknolojiler devreye giriyor. Siemens’in öncü CAD yazılımı Solid Edge, “Subdivision Modeling” (Alt Bölüm Modelleme) özelliği ile bu alanda devrim yaratıyor. Peki, nedir bu Subdivision Modeling ve tasarımcılara ne gibi avantajlar sunuyor? Gelin, bu yenilikçi teknolojiyi daha yakından inceleyelim.

Subdivision Modeling Nedir ve Nasıl Çalışır?

Solid Edge’in en güçlü yanlarından biri, parametrik modellemenin hassasiyetini ve kontrolünü, serbest formlu, organik tasarımların esnekliğiyle birleştirmesidir [00:09]. Subdivision Modeling, tam olarak bu birleşimin bir ürünüdür. Geleneksel CAD modelleme teknikleri genellikle katı ve geometrik formlarla sınırlı kalırken, Subdivision Modeling, dijital bir kili şekillendirir gibi çalışır. Tasarımcılar, basit bir geometrik şekilden (örneğin bir küp veya silindir) yola çıkarak, yüzeyleri, kenarları ve kontrol noktalarını sezgisel bir şekilde çekip, iterek, döndürerek hayallerindeki formu yaratabilirler [00:28, 00:39].

Bu yöntem, özellikle karmaşık ve akıcı yüzeylere sahip ürünlerin tasarımında büyük kolaylık sağlar. Bir mouse, bir araba aynası, ergonomik bir el aleti veya şık bir parfüm şişesi düşünün. Bu tür ürünlerin ortak noktası, insan vücuduyla uyumlu, estetik ve akıcı hatlara sahip olmalarıdır. Subdivision Modeling, bu tür organik formları oluşturma sürecini hızlandırır ve tasarımcının vizyonunu dijital ortama en doğru şekilde aktarmasına yardımcı olur.

Kullanım Alanları: Estetiğin ve Fonksiyonelliğin Buluştuğu Nokta

Subdivision Modeling teknolojisinin kullanım alanları oldukça geniştir ve neredeyse her endüstride kendine yer bulabilir. Videoda da belirtildiği gibi, bu teknoloji özellikle aşağıdaki sektörlerde öne çıkmaktadır [00:52]:

  • Tüketici Elektroniği: Akıllı telefonlar, kulaklıklar, oyun konsolları gibi ürünlerin ergonomik ve estetik tasarımlarında sıkça kullanılır.
  • Medikal Cihazlar: Protezler, cerrahi aletler ve teşhis cihazları gibi insan vücuduyla doğrudan temas halinde olan ürünlerin tasarımında, ergonomi hayati önem taşır.
  • Otomotiv Sektörü: Araçların dış gövde panelleri, iç mekan trim parçaları, direksiyon simitleri ve koltuklar gibi hem estetik hem de aerodinamik açıdan önemli olan parçaların tasarımında kullanılır.
  • Endüstriyel Tasarım Ürünleri: Mobilyalar, aydınlatma elemanları, mutfak gereçleri ve daha birçok ürünün kullanıcı deneyimini ve estetik değerini artırmak için bu teknolojiye başvurulur.

Bu teknoloji, tasarımcılara sadece mevcut ürünleri iyileştirme değil, aynı zamanda tamamen yeni ve yenilikçi ürün konseptleri geliştirme fırsatı da sunar.

Tasarımcıya Sunduğu Değer: Hız, Esneklik ve Sınırsız Yaratıcılık

Peki, bir tasarımcının Subdivision Modeling kullanması ona ne gibi somut faydalar sağlar? Cevap basit: hız, esneklik ve yaratıcılık [01:02, 01:35].

  • Hız: Geleneksel yöntemlerle saatler, hatta günler sürebilecek karmaşık bir yüzey modellemesi, Subdivision Modeling ile dakikalar içinde tamamlanabilir. Bu, ürün geliştirme döngüsünü önemli ölçüde kısaltır ve pazara daha hızlı çıkma imkanı tanır.
  • Esneklik: Tasarım sürecinde değişiklik yapmak kaçınılmazdır. Subdivision Modeling, yapılan değişikliklere anında uyum sağlar. Bir kontrol noktasını hareket ettirdiğinizde, yüzeyin tamamı akıcı bir şekilde güncellenir. Bu, farklı tasarım alternatiflerini hızla denemeyi ve en iyi sonuca ulaşmayı kolaylaştırır.
  • Yaratıcılık: Belki de en önemli avantajı, teknik kısıtlamaları ortadan kaldırarak tasarımcının yaratıcılığını özgür bırakmasıdır. Artık “Bunu CAD’de modelleyebilir miyim?” endişesi olmadan, tamamen tasarıma ve estetiğe odaklanmak mümkündür.

Sonuç olarak, Solid Edge Subdivision Modeling, modern ürün tasarımının vazgeçilmez bir aracı haline gelmiştir. Parametrik modellemenin gücünü serbest formlu tasarımın esnekliğiyle birleştirerek, tasarımcılara sadece fonksiyonel değil, aynı zamanda estetik açıdan da çığır açan ürünler yaratma imkanı sunuyor.

Eğer siz de tasarımlarınızda sınırları zorlamak, daha hızlı ve daha esnek çalışmak istiyorsanız, Solid Edge’in bu güçlü özelliğini mutlaka keşfetmelisiniz. Bu teknoloji, fikirlerinizi gerçeğe dönüştürme sürecinde en büyük yardımcınız olacaktır.

Solid Edge: ERA ve Motion ile Mükemmel Montaj ve Simülasyon Süreçleri

SolidWorks ile 3D Tasarım: Başlangıç Rehberi

Bu blog yazısında, Solid Edge’in ERA ve Motion isimli iki güçlü özelliğini derinlemesine inceleyecek ve tasarım süreçlerinizi nasıl bir sonraki seviyeye taşıyabileceğinizi göstereceğiz.

Karmaşık montaj süreçleri ve ürün hareketlerinin analizi, mühendislik ve tasarım dünyasının en zorlu yönlerinden biridir. Bu süreçlerde yaşanan zorluklar, hem zaman kaybına hem de maliyet artışına neden olabilir. Peki, bu süreçleri basitleştirmek, daha verimli hale getirmek ve hatta müşterilerinize ve ekibinize etkileyici sunumlar hazırlamak mümkün mü? Solid Edge’in sunduğu ERA ve Motion teknolojileriyle, bu soruların cevabı evet!

Solid Edge: ERA ve Motion ile Montaj ve Simülasyon Süreçleri

ERA Teknolojisi ile Montaj Karmaşıklığına Son [00:12]

Solid Edge ile birlikte sunulan ERA (Explode-Render-Animate) özelliği, adından da anlaşılacağı gibi, montaj süreçlerinizi basitleştirmek için tasarlanmıştır. Karmaşık montajların demontajını ve montajını adım adım görselleştirerek, süreci çok daha anlaşılır hale getirir. Bu teknoloji sayesinde, en karmaşık ürünlerin bile montaj adımlarını kolayca oluşturabilir ve bu süreci kaydedebilirsiniz.

Etkili Sunumlar İçin Kayıt Özelliği [00:21]

ERA’nın en büyük avantajlarından biri, oluşturduğunuz bu montaj ve demontaj animasyonlarını kaydedebilmenizdir. Bu kayıtlar, müşterilerinize ürününüzün montaj kolaylığını göstermek veya ekibinizi montaj süreci hakkında eğitmek için paha biçilmez bir araçtır. Artık sıkıcı ve uzun teknik dokümanlar yerine, dinamik ve anlaşılır videolarla sunumlarınızı güçlendirebilirsiniz.

Motion Teknolojisi ile Hareketin Gücünü Keşfedin [00:36]

Bir ürünün sadece nasıl monte edildiği değil, aynı zamanda nasıl çalıştığı da önemlidir. İşte bu noktada Solid Edge’in Motion yeteneği devreye giriyor. Bu özellik, ürünlerinizin hareketlerini detaylı bir şekilde incelemenize, parçalar arasındaki etkileşimleri analiz etmenize ve potansiyel sorunları daha tasarım aşamasındayken tespit etmenize olanak tanır.

Sınırları Belirleyin, Revizyonları Kolaylaştırın

Motion teknolojisi, ürününüzün hareket sınırlarını belirlemenize ve bu sınırlara göre gerekli revizyonları yapmanıza yardımcı olur. Örneğin, bir robot kolunun hareket aralığını simüle edebilir, bir menteşenin ne kadar açılabileceğini test edebilir veya bir mekanizmanın ne kadar yük taşıyabileceğini analiz edebilirsiniz. Bu sayede, fiziksel prototiplere ihtiyaç duymadan, sanal ortamda ürününüzü mükemmelleştirebilirsiniz.

Görsel Olarak Etkileyici Sunumlar [00:47]

Tıpkı ERA’da olduğu gibi, Motion ile oluşturduğunuz hareket simülasyonlarını da kaydedebilir ve sunumlarınızda kullanabilirsiniz. Ürününüzün dinamik bir şekilde çalıştığını gösteren bu animasyonlar, statik resimlerden veya teknik çizimlerden çok daha etkileyicidir. Bu sayede, müşterilerinizi ve yatırımcıları etkilemek çok daha kolay hale gelir.

Sonuç: Solid Edge ile Tasarım Süreçlerinizi Optimize Edin

Solid Edge’in ERA ve Motion teknolojileri, modern mühendislik ve tasarımın gerektirdiği hızı ve verimliliği yakalamanız için size eşsiz fırsatlar sunar. Montaj süreçlerinizi basitleştirmek, ürün hareketlerini analiz etmek ve etkileyici sunumlar hazırlamak için ihtiyacınız olan her şey Solid Edge’de mevcut.

Daha fazla bilgi almak ve bu güçlü teknolojileri kendi gözlerinizle görmek için Solid Yazılım ile iletişime geçmekten çekinmeyin [00:51]. Tasarım süreçlerinizi bir sonraki seviyeye taşımak için ilk adımı bugün atın!

Solid Edge’de Sac Metal Tasarımı: Hız ve Esneklik İçin İpuçları

Yeni Başlayanlar İçin Solid Edge Eğitim Rehberi İlk 5 Temel Adım

Makine şaselerinden elektrik panolarına, endüstriyel mutfak ekipmanlarından havalandırma sistemlerine kadar sayısız ürünün temelini sac metal (sheet metal) parçalar oluşturur. Bu alanda tasarım ne kadar estetik ve fonksiyonel olursa olsun, başarının tek bir nihai ölçütü vardır: Lazer kesime gönderilen büküm açınımı (flat pattern) dosyasının doğruluğu.

Yanlış bir büküm telafisi, hatalı bir köşe birleşimi veya revizyon sırasında gözden kaçan bir detay, pahalı malzeme israfına ve üretimde ciddi gecikmelere yol açabilir. Peki, tasarım sürecini hem hızlandırıp hem de bu tür maliyetli hataları ortadan kaldırmak mümkün mü?

Cevap evet. Solid Edge, özel olarak geliştirilmiş sac metal modelleme araçlarıyla, konseptten imalata kadar tüm süreci akıllı, esnek ve hatasız bir şekilde yönetmenizi sağlar. İşte size zaman kazandıracak bazı pratik ipuçları.

İpucu 1: Temeli Sağlam Atın – Akıllı Malzeme Tablosu

Tasarımın en başında malzeme kalınlığını, büküm radyüsünü ve büküm telafi (K-Faktörü vb.) değerlerini doğru tanımlamak, tüm sürecin temelini oluşturur. Solid Edge, bu değerleri her seferinde manuel olarak girmeniz yerine, özelleştirilebilir bir malzeme tablosundan otomatik olarak atamanızı sağlar.

  • Hız Avantajı: Farklı kalınlıktaki saclar için önceden tanımlanmış standartlar oluşturun. Yeni bir tasarıma başlarken sadece “3mm Paslanmaz Çelik” gibi bir seçim yaparak tüm kuralların otomatik uygulanmasını sağlayın. Bu, tutarlılığı garanti eder ve hataları önler.

İpucu 2: Hızlı ve Fonksiyonel Modelleme – “Flanş” Komutunun Gücü

Sac metalin temel yapı taşı olan kenar bükümleri, yani flanşlar, Solid Edge’de son derece sezgiseldir.

  • Esneklik Avantajı: Bir kenar seçip çekerek, birden fazla kenarı zincirleme seçerek veya belirli bir profile göre flanşlar oluşturabilirsiniz. Solid Edge, köşe birleşim noktalarını, yırtılma paylarını ve büküm detaylarını otomatik olarak yönetir. Bu sayede siz sadece “ne yapmak istediğinize” odaklanırsınız, “nasıl yapılacağına” değil.

İpucu 3: Tekrarlayan Unsurları Otomatikleştirin – Havalandırma, Panjur ve Güçlendirme

Sac metal parçalar genellikle havalandırma delikleri (louver), vida yuvaları için havşalar (dimple) veya mukavemet artırıcı güçlendirmeler (gusset) gibi standart unsurlar içerir. Bunları her seferinde manuel olarak çizmek yerine:

  • Hız Avantajı: Solid Edge’in kütüphanesindeki bu akıllı unsurları doğrudan modelin yüzeyine sürükleyip bırakın. Bu unsurlar, sadece bir kesme işlemi değildir; imalat mantığını anlarlar ve büküm açınımında doğru şekilde temsil edilirler. Kendi özel formlarınızı oluşturup kütüphaneye ekleyerek tasarım hızınızı katlayabilirsiniz.

İpucu 4: En Büyük Kozunuz – Sac Metalde Senkron Teknolojisi

Bir önceki yazımızda bahsettiğimiz Senkron Teknolojisi, en büyük gücünü belki de sac metal tasarımında gösterir. Müşteriden gelen bir revizyon talebi veya montajda fark edilen bir uyuşmazlık nedeniyle bir flanşı 5mm yana kaydırmanız gerektiğini düşünün.

  • Esneklik Avantajı: Geçmiş ağacıyla boğuşmak yerine, doğrudan kaydırmak istediğiniz yüzeyi veya flanşı seçin ve sürükleyin. Solid Edge, ilişkili tüm diğer yüzeyleri, bükümleri ve köşeleri anında güncelleyerek model bütünlüğünü korur. Bu esneklik, özellikle başka bir CAD programından gelen ithal sac metal dosyalarını düzenlerken size saatler kazandırır.

İpucu 5: Hedefe Ulaşın – Tek Tuşla Hatasız Büküm Açınımı

Tüm tasarım bittiğinde, imalat için en kritik adıma gelinir. Solid Edge, bu adımı tek bir tuşa basmak kadar basitleştirir.

  • İmalat Odaklılık: “Flat Pattern” (Büküm Açınımı) komutuyla, modelinizin 2D açınımını anında oluşturabilirsiniz. Bu açınım, büküm çizgilerini, büküm yönlerini ve açılarını içeren bir büküm tablosuyla birlikte gelir. Oluşturulan DXF dosyası, lazer, plazma veya punch tezgâhlarınızla %100 uyumlu ve imalata hazırdır.

Sonuç: Tasarımdan İmalata Kusursuz Bir Akış

Solid Edge’in sac metal modülü, sadece bir 3D çizim aracı değildir. Sac metalin üretim mantığını anlayan, tasarımcının işini kolaylaştıran ve imalat sürecindeki olası hataları en başından engelleyen akıllı bir sistemdir. Hız, esneklik ve imalata yönelik doğruluğu bir araya getirerek işletmenizin verimliliğini ve kârlılığını doğrudan artırır.

Kendi sac metal tasarımlarınızda bu hızı ve esnekliği deneyimlemek ister misiniz? Solidyazilim uzmanlarıyla iletişime geçin, size özel bir demo ile Solid Edge’in üretim süreçlerinizi nasıl bir üst seviyeye taşıyabileceğini gösterelim.

Solid Edge Senkron Teknolojisi ile İthal CAD Verilerini Düzenleme Rehberi

Solid Edge X 3D Tasarım

İthal CAD verileri düzenleme rehberimize hoş geldiniz. Mühendislik ve tasarım dünyasında, farklı paydaşlarla çalışmak projenin doğasında vardır. Müşterileriniz, tedarikçileriniz veya partnerleriniz, kendi tercih ettikleri CAD programlarını kullanırlar.

Bu durum, size STEP, IGES, Parasolid gibi nötr formatlarda gelen “dumb” (geçmiş ağacı olmayan, akılsız) 3D modellerle sık sık karşılaşmanız anlamına gelir.

Peki, bu ithal dosyalar üzerinde basit bir revizyon yapmanız gerektiğinde ne olur? Geleneksel parametrik CAD yazılımlarında bu süreç, genellikle bir kabusa dönüşür:

  • Modeli sıfırdan çizmek zorunda kalırsınız.
  • Karmaşık yüzey komutlarıyla “yama” yapmaya çalışırsınız.
  • En küçük bir değişiklik bile modelin çökmesine neden olur.

Sonuç olarak, dakikalar içinde halledilmesi gereken bir iş için saatlerinizi, hatta günlerinizi harcarsınız. İşte bu noktada, Solid Edge’in devrim niteliğindeki Senkron Teknolojisi (Synchronous Technology) devreye giriyor ve bu sorunu kökünden çözüyor.

Senkron Teknolojisi Nedir ve İthal CAD Verilerde Nasıl Çalışır?

Geleneksel CAD yazılımları, bir modeli oluştururken yaptığınız her adımı (eskiz, katı oluşturma, kesme vb.) sıralı bir “geçmiş ağacına” kaydeder. Bir adımı değiştirmek, sonraki tüm adımları etkiler ve bu da özellikle ithal cad verilerde (geçmiş ağacı olmayan) düzenlemeyi neredeyse imkansız hale getirir.

Senkron Teknolojisi ise bu katı kuralları ortadan kaldırır. Modelin geometrisini doğrudan, akıllı bir şekilde tanımanıza ve manipüle etmenize olanak tanır. İthal bir STEP dosyası açtığınızda, Solid Edge için bu artık “akılsız” bir katı değildir. Aksine, üzerinde anında değişiklik yapabileceğiniz akıllı bir geometriye dönüşür.

Pratikte Nasıl Çalışır? Adım Adım İthal Veri Düzenleme

Teoriyi bir kenara bırakalım ve Senkron Teknolojisi’nin tedarikçiden gelen bir STEP dosyasını nasıl saniyeler içinde revize ettiğini görelim:

Senaryo: Bir tedarikçiden aldığınız motor modelinin montajınıza uyması için bağlantı flanşının çapını büyütmeniz ve delik merkezlerini değiştirmeniz gerekiyor.

Geleneksel Yöntemle: Muhtemelen flanşı modelden kesip, yeni ölçülerde sıfırdan çizmeniz gerekirdi.

Solid Edge Senkron Teknolojisi ile:

  1. Doğrudan Seçim ve Sürükleme: Fare ile flanşın silindirik yüzeyini seçin ve ok yönünde sürükleyerek çapını anında büyütün. Solid Edge, ilişkili diğer yüzeyleri (pahlar, radyüsler) otomatik olarak tanır ve geometriyi koruyarak günceller.
  2. Akıllı Ölçülendirme: Deliklerin yüzeylerini seçin ve anında bir ölçü ekleyin. Bu ölçüyü değiştirdiğinizde, delikler simetrik veya istediğiniz kurala göre anında yeni konumlarına taşınır. Geçmiş ağacıyla boğuşmanıza gerek kalmaz.
  3. Geometri Tanıma: Solid Edge, modeldeki delikleri, cepleri, pahları ve diğer unsurları otomatik olarak tanır. Bir deliği silmek istediğinizde, sadece o yüzeyi seçip “Delete” tuşuna basmanız yeterlidir. Program, deliği akıllıca kapatır ve katı modeli onarır.
  4. Veri Onarımı: İthal dosyalarda sıkça karşılaşılan eksik yüzeyler veya bozuk geometriler gibi sorunlar, Solid Edge’in entegre araçlarıyla kolayca onarılabilir, böylece temiz ve çalışılabilir bir model elde edersiniz.

Neden Önemli? İşletmeniz İçin Avantajları

  • Muazzam Zaman Tasarrufu: Tasarım revizyon sürelerini saatlerden dakikalara indirir.
  • Esneklik: Hangi CAD programından geldiği fark etmeksizin her türlü 3D veriyi rahatça kullanabilirsiniz. Bu, tedarikçi ve müşteri yelpazenizi genişletir.
  • Daha Hızlı Pazara Sunma: Ürün geliştirme döngüsünü kısaltır ve pazardaki değişikliklere anında yanıt vermenizi sağlar.
  • Maliyet Azaltma: Yeniden tasarım ve model onarımı için harcanan mühendislik saatlerini ortadan kaldırarak maliyetlerinizi düşürür.

Sonuç: Veri Uyumluluğunu Avantaja Çevirin

Farklı CAD formatlarıyla çalışmak, bir engel veya zaman kaybı olmak zorunda değil. Solid Edge ve Senkron Teknolojisi ile bu durumu bir rekabet avantajına dönüştürebilirsiniz. Müşterilerinizden veya tedarikçilerinizden gelen verileri, sanki kendi sisteminizde oluşturulmuş gibi hızlı ve esnek bir şekilde düzenleyerek projelerinize değer katın.

İthal CAD verilerini düzenlemenin ne kadar kolay olabileceğini kendi gözlerinizle görmek ve işletmenizin verimliliğini nasıl artırabileceğimizi görüşmek için bugün bizimle iletişime geçin ve size özel bir demo talep edin!

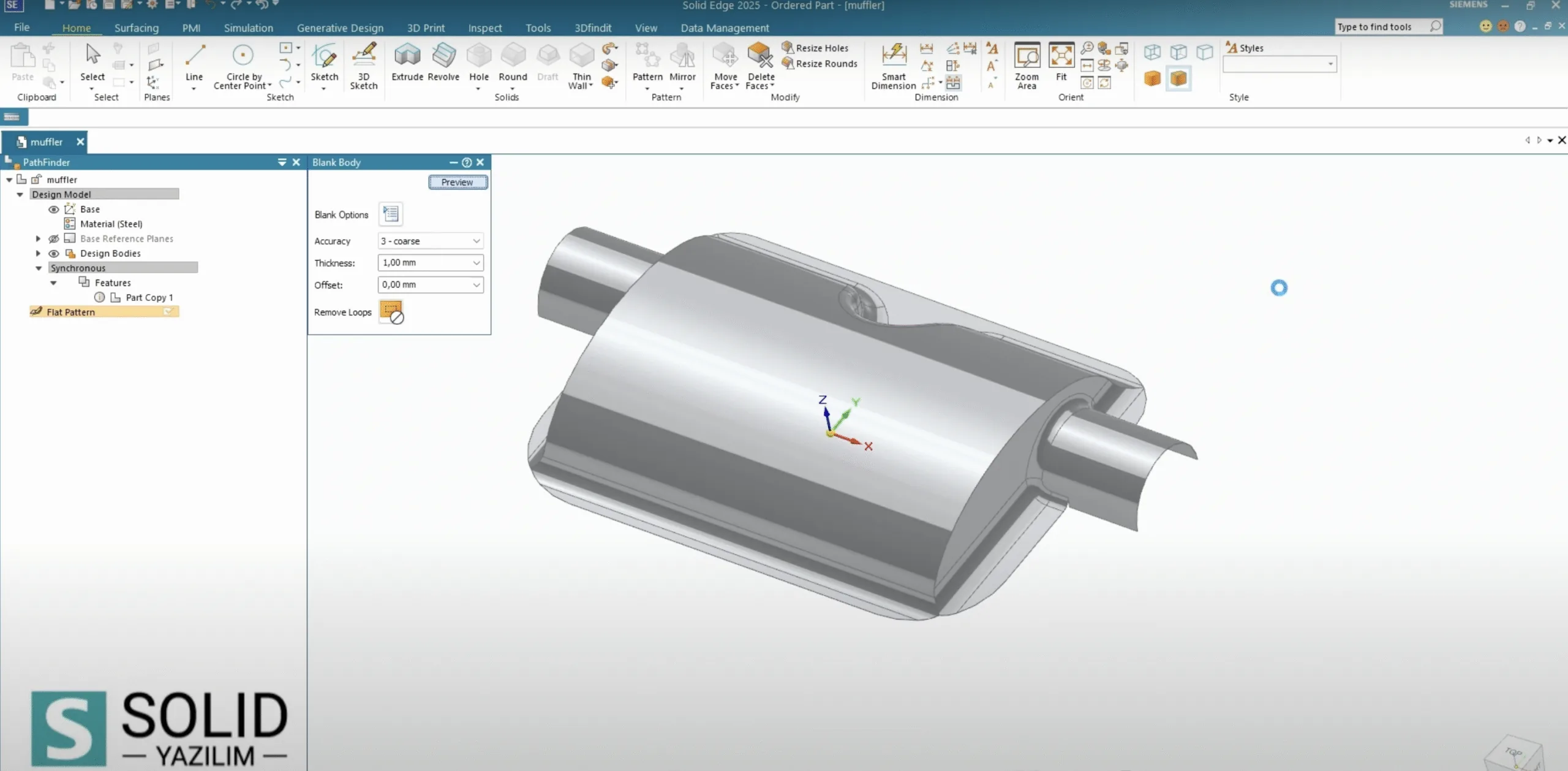

Solid Edge ile Karmaşık Yüzeylerin Açınımı Nasıl Alınır?

Solid Edge ile Karmaşık Yüzeylerin Açınımı Nasıl Alınır?

Günümüz üretim dünyasında, karmaşık geometrilere sahip parçaların imalatı giderek daha yaygın hale geliyor. Özellikle sac levha ve kumaş gibi malzemelerle çalışırken, bu parçaların doğru bir şekilde açınımının alınması, üretim sürecinin verimliliği ve maliyeti açısından kritik bir öneme sahiptir. Peki, Solid Edge gibi gelişmiş bir CAD yazılımı bu süreci nasıl kolaylaştırıyor?

Yüzey Açınımının Üretimdeki Önemi

Bir 3D modelin yüzey açınımı, parçanın bükülmeden veya katlanmadan önceki düz halini ifade eder. Bu, özellikle aşağıdaki durumlarda hayati önem taşır:

  • Malzeme İsrafını Önlemek: Doğru açınım, malzemenin en verimli şekilde kullanılmasını sağlar ve fire oranını düşürür.
  • Üretim Hatalarını Azaltmak: Yanlış bir açınım, parçanın istenen ölçülerde ve şekilde üretilememesine neden olabilir.
  • Zaman ve Maliyetten Tasarruf Etmek: Üretime geçmeden önce doğru açınımı elde etmek, deneme-yanılma süreçlerini ortadan kaldırarak hem zamandan hem de maliyetten tasarruf sağlar.

Solid Edge ile Adım Adım Yüzey Açınımı

Solid Edge ile Karmaşık Yüzeylerin Açınımı Nasıl Alınır

Solid Edge, karmaşık yüzeyli sac ve kumaş parçaların açınımını pratik bir şekilde almanızı sağlayan güçlü araçlar sunar. Videomuzda da detaylı olarak gösterdiğimiz gibi, bu süreç birkaç basit adımdan oluşur:

  • [00:08] Sorunun Tespiti: Karmaşık yüzey modelleme teknikleriyle tasarlanmış parçalardan açınım almanın zorlukları vurgulanıyor.
  • [00:13] Solid Edge’in Getirdiği Çözüm: Solid Edge’in bu soruna nasıl bir çözüm sunduğu ve yüzey modellemedeki üstünlüğü anlatılıyor.
  • [00:27] Pratik Uygulama: Videodaki parçanın Solid Edge kullanılarak ne kadar kolay bir şekilde yüzey açılımının alındığı ve üretime hazır hale getirildiği gösteriliyor.

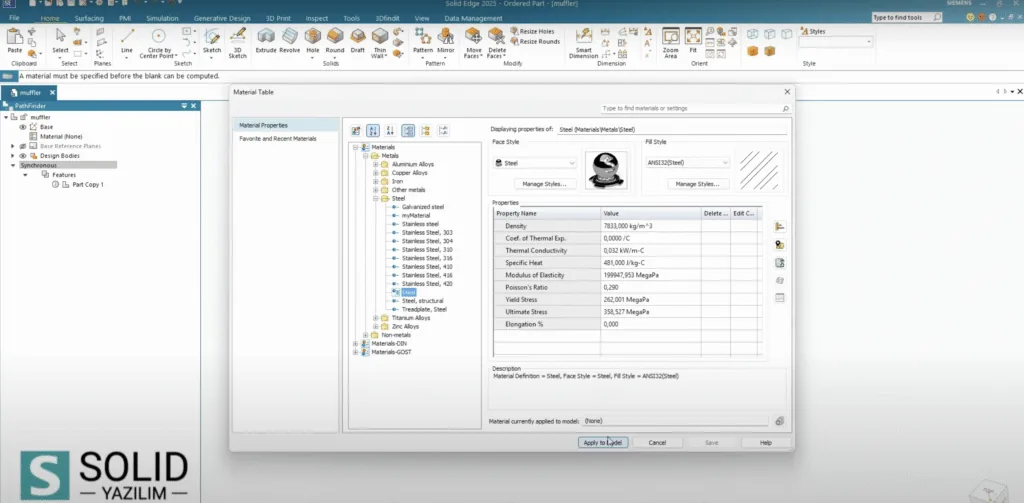

  • [00:44] Malzeme Bilgisi ve Hassasiyet: Yüzey açılımının, malzeme bilgisine dayalı olarak alındığı ve bu sayede kumaş veya sac fark etmeksizin en doğru ölçülerin elde edildiği belirtiliyor.
  • [00:53] Kimler İçin Uygun? Bu özelliğin özellikle endüstriyel tasarımlarla uğraşanlar için ne kadar ideal bir araç olduğu vurgulanıyor.

Sonuç

Solid Edge, karmaşık yüzeylerin açınımını almayı kolaylaştırarak üretim süreçlerinizi optimize etmenize yardımcı olur. Bu sayede, malzeme israfını önleyebilir, üretim hatalarını azaltabilir ve projelerinizi daha hızlı ve verimli bir şekilde tamamlayabilirsiniz.

Siz de Solid Edge’in bu ve benzeri özelliklerinden faydalanarak tasarımlarınızı bir sonraki seviyeye taşımak isterseniz, bizimle iletişime geçebilirsiniz. Daha fazla eğitim videosu için YouTube kanalımıza abone olmayı da unutmayın!

Yeni Başlayanlar İçin Solid Edge Eğitim Rehberi: İlk 5 Temel Adım

Yeni Başlayanlar İçin Solid Edge Eğitim Rehberi İlk 5 Temel Adım

Solid Edge‘i başarıyla bilgisayarınıza indirdiniz ve şimdi bu güçlü tasarım aracının sunduğu sonsuz olasılıkları keşfetmeye hazırsınız. İlk başta karmaşık görünebilecek arayüzler ve komutlar gözünüzü korkutmasın. Sizler için hazırladığımız Solid Edge eğitim rehberi, Solid Edge’deki ilk adımlarınızı güvenle atmanız için tasarlandı.

Bu yazıda, bir mühendisin temel iş akışını takip ederek sıfırdan basit bir parçayı nasıl tasarlayacağınızı 5 temel adımda öğreneceksiniz. Kemerlerinizi bağlayın, Solid Edge ile ilk tasarımınızı yapmaya başlıyoruz!

Adım 1: Arayüzü Tanıma – Nerede Ne Var?

Yeni Başlayanlar İçin Solid Edge Eğitim Rehberi: İlk 5 Temel Adım

Solid Edge’i ilk açtığınızda sizi bir hoş geldiniz ekranı karşılar. Buradan yeni bir dosya oluşturabilir veya mevcut bir dosyayı açabilirsiniz. Yeni bir parça tasarımı için “New” (Yeni) seçeneğinden “ISO Metric Part” (ISO Metrik Parça) şablonunu seçerek başlayalım.

Karşınıza çıkan ana çalışma ekranı birkaç temel bölümden oluşur:

  • Ribbon Bar (Şerit Menü): Ekranın üst kısmında yer alan ve “Home”, “Sketching”, “Surfacing” gibi sekmelere ayrılmış bu alan, tüm komutlarınızın merkezidir.
  • PathFinder (Yol Bulucu): Sol tarafta yer alan bu panel, tasarımınızın yapı ağacıdır. Yaptığınız her işlemi (eskiz, katı modelleme, kesme vb.) hiyerarşik olarak burada görürsünüz.
  • Grafik Alanı: Ortadaki büyük boş alan, tasarımlarınızı oluşturacağınız ve görüntüleyeceğiniz 3D çalışma ortamınızdır.
  • Command Bar (Komut Çubuğu): Genellikle ekranın alt kısmında veya imlecinizin yanında belirir. Aktif olan komutun adımlarını ve seçeneklerini size gösteren akıllı bir yardımcıdır.

Adım 2: İlk 2D Eskizi (Çizimi) Oluşturma

Her 3D model, temelini oluşturan bir 2D eskiz ile başlar. Eskiz, modelinizin iki boyutlu profilidir.

  1. Bir Düzlem Seçin: “Home” sekmesindeki “Sketch” (Eskiz/Çizim) komutuna tıklayın. Solid Edge, çiziminizi hangi düzlemde (Önden, Üstten veya Sağdan) yapmak istediğinizi soracaktır. Fare imlecinizi düzlemlerin üzerine getirerek vurgulandıklarını görebilirsiniz. Top (Üst) düzlemini seçin.
  2. Temel Şekiller Çizin: Düzlemi seçtiğinizde, Şerit Menü otomatik olarak “Sketching” (Çizim) araçlarına geçecektir. Buradan “Rectangle by Center” (Merkezden Dikdörtgen) komutunu seçin.
  3. Ölçülendirin: Dikdörtgeni orijin noktasına (0,0) tıklayarak çizin. Çizim yaparken beliren ölçü kutucuklarına klavyeden doğrudan 100 mm ve 60 mm değerlerini girerek Enter’a basın. “Smart Dimension” (Akıllı Ölçülendirme) aracıyla daha sonra da ölçüleri değiştirebilirsiniz.
  4. Eskizi Kapatın: Sağ üst köşedeki “Close Sketch” (Eskizi Kapat) butonuna tıklayın. Eskiziniz şimdi 3D ortama aktarılmaya hazır.

Adım 3: Eskizden 3D Katı Modele Geçiş (Ekstrüzyon)

Şimdi 2D çizimimize “derinlik” veya “kalınlık” vererek onu 3D bir nesneye dönüştüreceğiz.

  1. Eskizi Seçin: Grafik alanında çizdiğiniz dikdörtgen eskizin üzerine bir kez tıklayarak onu seçin.
  2. Extrude (Katıla/Ekstrüzyon) Komutunu Kullanın: Eskizi seçtiğinizde beliren küçük araç çubuğundaki ok simgesine tıklayın. Bu, Senkron Teknolojisi’nin bir özelliğidir.
  3. Kalınlık Verin: Fare imlecinizi yukarı doğru sürüklediğinizde modelinize kalınlık verildiğini göreceksiniz. Beliren ölçü kutusuna 20 mm yazın ve Enter’a basın.

Tebrikler! İlk 3D katı modelinizi başarıyla oluşturdunuz.

Adım 4: Modelleme ve Düzenleme (Kesme ve Yuvarlatma)

Şimdi modelimize birkaç detay ekleyelim.

  1. Delik Delme (Cut):
    • Modelin üst yüzeyine bir “Circle” (Daire) çizin (Adım 2’deki gibi önce yüzeyi seçip eskiz komutuna girin). Dairenin çapını 30 mm yapın ve eskizi kapatın.
    • Yeni çizdiğiniz daireye tıklayın ve beliren oku bu sefer aşağı doğru sürükleyin. Bu işlem, modelden malzeme çıkararak bir kesme (Cut) işlemi yapar.
  2. Kenarları Yuvarlatma (Round):
    • “Home” sekmesindeki “Round” (Yuvarlatma) komutuna tıklayın.
    • Modelinizin üst kenarlarına tıklayarak onları seçin.
    • Beliren kutucuğa 5 mm‘lik bir yuvarlatma yarıçapı girin ve Enter’a basın.

Solid Edge’in Senkron Teknolojisi sayesinde bu değişiklikleri ne kadar hızlı ve sezgisel yapabildiğinize dikkat edin!

Adım 5: Basit Bir Teknik Resim Oluşturma

Tasarımınızın imal edilebilmesi için bir teknik resme ihtiyacınız vardır. Solid Edge bu işlemi de son derece basitleştirir.

  1. Yeni Teknik Resim Dosyası: En üstteki “Application” menüsünden “New” > “Drawing of Active Model” (Aktif Modelin Teknik Resmi) seçeneğine tıklayın.
  2. Şablon ve Görünüm Sihirbazı: Bir teknik resim şablonu seçtikten sonra “View Wizard” (Görünüm Sihirbazı) otomatik olarak başlayacaktır.
  3. Görünümleri Yerleştirin: Parçanızın Ön Görünüşünü teknik resim sayfasına tıklayarak yerleştirin. Ardından farenizi yukarı, sağa veya çapraza hareket ettirerek Üst, Sağ ve İzometrik görünümleri otomatik olarak oluşturup yerleştirin.
  4. Ölçülendirme: “Home” sekmesindeki “Smart Dimension” veya “Retrieve Dimensions” komutlarıyla modelinize ölçüleri ekleyin.

Artık temel bir parça tasarımını baştan sona tamamladınız ve imalat için gerekli teknik resmi hazırladınız.

Sonuç: Öğrenmeye Devam Edin

Bu 5 temel adım, Solid Edge’deki yeteneklerinizin sadece bir başlangıcıdır. Arayüzü anladınız, 2D çizim yaptınız, 3D model oluşturdunuz, düzenlediniz ve teknik resmini hazırladınız. Bu temel iş akışını anladıktan sonra, daha karmaşık montajlar, gelişmiş yüzey modelleme ve simülasyon gibi konuları keşfetmeye başlayabilirsiniz.

Bir sonraki adımınız ne olmalı?

  • Farklı komutları deneyerek pratik yapmaya devam edin.
  • Temel eğitimler için Solid Yazılım Youtube Kanalı ve Blog Yazıları‘na göz atmayı unutmayın.
  • İhtiyaçlarınıza özel ileri seviye eğitimler ve lisanslama seçenekleri için bizimle iletişime geçin.
  • Bir sonraki yazımızda ele alacağımız “Solid Edge Fiyatlandırma Modelleri” konusunu kaçırmayın!

Solid Edge Assembly Motion ile Hareket Analizi

Solid Edge Assembly Motion ile Hareket Analizi

Solid Edge Assembly Motion ile hareketli sistemlerinizi kolayca oluşturabilir, test edebilir ve analiz edebilirsiniz. Bu videoda parçaların nasıl birbirine bağlı çalıştığını, nasıl dönüp kaydığını gerçek zamanlı olarak göreceksiniz. Mühendislikte sadece şekil değil, hareket de önemlidir. Bu videoda, Solid Edge yazılımı kullanılarak montajların hareket analizinin nasıl yapıldığı ve bu analizin sağladığı avantajlar anlatılmaktadır.

Öne Çıkan Adımlar:

  • Hareket Analizi ve Motor Tespiti: Solid Edge, tasarlanan makinelerin hareketlerini simüle etme ve bu hareket için gerekli motor kuvvetlerini tahmin etme imkanı sunar. [00:08]
  • Montaj İlişkilerinin Aktarımı: Montajdaki mevcut ilişkiler analiz ortamına otomatik olarak aktarılır, ancak hassas bir simülasyon için bazı manuel ayarlamalar gerekebilir. [00:20]
  • Hareket Sınırlarının Belirlenmesi: Videodaki örnekte, ana eksenin hareketi 30 derece ile sınırlandırılarak kenar duvarlara çarpması engellenmiştir. [00:28]
  • Canlı Simülasyon ve Gözlem: Kullanıcılar, tanımlanan açı ve kuvvetleri simülasyon penceresinde canlı olarak izleyebilir ve mekanizmanın hareketini anlık olarak inceleyebilirler. [00:40]
  • Detaylı Grafik Analizi: Simülasyon sonucunda, merkez geometri ile kenar takozu arasındaki mesafe gibi kritik verilerin zamana bağlı değişimini gösteren grafikler elde edilebilir. [00:51] Örneğin, yer değiştirme grafiği, bir saniyelik hareket boyunca mesafenin milimetrik değişimini gösterir. [01:03]
  • Motor Gücü Seçimi: Analiz sonucunda elde edilen güç tüketimi grafiği, mekanizmanın ihtiyaç duyduğu motor gücünü belirlemek ve doğru motoru seçmek için kullanılır. [01:14]

Sonuç:

Solid Edge Assembly Motion ile Hareket

Sonuç olarak, Solid Edge’in hareket analizi yeteneği, mühendislerin tasarımlarını sadece statik olarak değil, dinamik olarak da test etmelerine olanak tanır. Bu analizler sayesinde, mekanizmaların hareketleri sanal ortamda doğrulanabilir, olası çarpma ve uyumsuzluklar önceden tespit edilebilir ve en önemlisi, sistem için en uygun motor gücü bilimsel verilerle belirlenebilir. Bu da hem tasarım sürecini güvence altına alır hem de maliyet optimizasyonu sağlar.

Solid Edge 2D Drafting: Ücretsiz 2D Çizim Yazılımı

Ücretsiz 2D Çizim

Bu videoda, Siemens’in ücretsiz Solid Edge 2D Drafting yazılımının özellikleri ve avantajları anlatılmaktadır. [00:16] Yazılım, mühendisler, tasarımcılar ve teknikerler için geliştirilmiş olup, 2D teknik çizim süreçlerini daha verimli hale getirmeyi amaçlamaktadır. [00:24]

Öne Çıkan Adımlar:

  • Geniş Dosya Uyumluluğu: Solid Edge 2D Drafting, sadece 2D değil, aynı zamanda Parasolid, STEP, DWG ve DXF gibi 3D dosya formatlarını da destekler. [00:42] Bu, farklı yazılımlar arasında dosya alışverişini sorunsuz hale getirir. [00:48] Özellikle DWG formatındaki dosyaları başarıyla açıp aktarabilir. [00:52]
  • Tam Kullanıcı Kontrolü: Kullanıcılar, çizimdeki katmanlar, şablonlar, çizgi tipleri, renkler ve yazı tipleri gibi tüm öğeler üzerinde tam kontrole sahiptir. [01:19] Katmanların kolayca açılıp kapatılabilmesi, karmaşık çizimlerde büyük kolaylık ve zaman tasarrufu sağlar. [01:38]
  • Kapsamlı Çizim Araçları: Yazılım, temel çizim komutlarının yanı sıra AutoCAD boyutlandırma standartları, uluslararası semboller ve çizime resim ekleme gibi gelişmiş özellikler sunar. [01:46]
  • Sorunsuz DWG Entegrasyonu: Her türlü DWG dosyasını sorunsuz bir şekilde açma ve üzerinde düzenleme yapma yeteneği, yazılımı özellikle AutoCAD kullanıcıları için güçlü bir alternatif haline getirir. [02:28] [02:40]
  • Kullanıcı Dostu Arayüz: Yazılımın kolay öğrenilebilir arayüzü sayesinde kullanıcılar hızlı bir şekilde adapte olup profesyonel çizimler oluşturabilirler. [02:54]

Sonuç:

Solid Edge 2D

Sonuç olarak, Solid Edge 2D Drafting, profesyonel düzeyde 2D teknik çizim yeteneklerini tamamen ücretsiz bir pakette sunmaktadır. [00:33] Geniş dosya formatı desteği, kullanıcı dostu arayüzü ve güçlü çizim araçları ile hem öğrenciler hem de profesyoneller için etkili, verimli ve erişilebilir bir çözüm olarak öne çıkmaktadır. [03:02]
